لوازم ارتباطی مناسب برای تنظیمات صنعتی. Allen Bradley 1784-PKTX یک کارت ارتباطی PCI برای رایانه های رومیزی و دستگاه های کنترل صنعتی است. میتوان آن را مستقیماً روی رایانههای رومیزی یا دستگاههای کنترل صنعتی نصب کرد و رایانه را قادر میسازد تا ارتباط پایداری با تجهیزات PLC کارگاه برقرار کند.
این کارت شبکه خواه شبکه DH+ معمولی، ورودی/خروجی از راه دور RIO یا پروتکل های ارتباطی صنعتی رایج باشد، این کارت شبکه می تواند به طور پایدار با همه آنها سازگار شود. این یک ابزار ضروری برای مهندسین برای برنامه نویسی در محل، اشکال زدایی، نظارت و جمع آوری داده است. ما موجودی فراوانی را نگهداری می کنیم تا اطمینان حاصل کنیم که لازم نیست در طول تعمیر و نگهداری اضطراری یا اشکال زدایی پروژه منتظر بمانید و به شما امکان می دهد به سرعت تولید را از سر بگیرید.
برجسته ترین مزیت Allen Bradley 1784-PKTX چند رابط، چند پروتکل و سازگاری بالای آن است. تنها با یک کارت، میتواند نیازهای مختلف ارتباطی در محل را برآورده کند، نیاز به نصب چندین کارت شبکه مختلف در شاسی را از بین ببرد، تجهیزات را فشردهتر کند و میزان خرابی را کاهش دهد.
از شبکه های صنعتی مختلف مانند DH+ و RIO (Remote I/O) پشتیبانی می کند و با جفت شدن با نرم افزار RSLinx Classic می توان آن را به سرعت پیکربندی کرد. آستانه استفاده کم و پایداری قوی دارد. ما فقط کیفیت اصلی کاملاً جدید را ارائه می دهیم، کیفیت را کاملاً کنترل می کنیم، بدون نوسازی، تعمیر یا نقص پنهان. پس از نصب، می تواند بدون هیچ مشکلی مانند قطع ارتباط، از دست دادن بسته یا شکست اتصال، به طور پایدار اجرا شود.

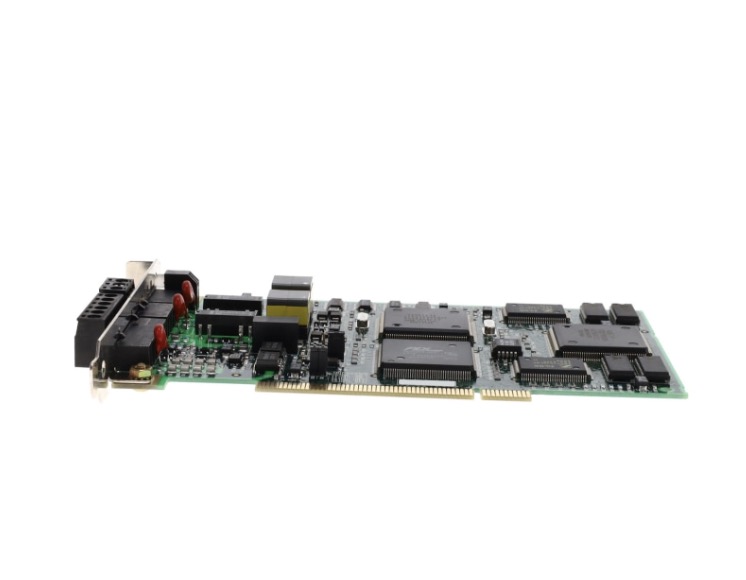

Allen Bradley 1784-PKTX با پایه تخته فایبرگلاس ضخیم ساخته شده است که دارای سختی بالا و مقاومت در برابر خمش است. این طراحی به طور موثر از مدارهای داخلی محافظت می کند. انگشتان طلای داخل هواپیما دارای یک پوشش ضخیم هستند که هدایت قوی، مقاومت در برابر اکسیداسیون و جلوگیری از شکست تماس را تضمین می کند. آنها حتی پس از قرار دادن و برداشتن مکرر عملکرد خود را حفظ می کنند. همه رابط ها مجهز به سازه های تقویت کننده فلزی هستند که آنها را در برابر وصل و جدا کردن مکرر مقاوم می کند و برای محیط های استفاده با فرکانس بالا کارخانه مناسب است.
صفحه محافظ به رنگ قرمز راکول است که ساختاری محکم دارد. افزودن محافظ تقویتکننده میتواند آن را محکم به پانل پشتی شاسی ثابت کند و از شل شدن یا جابجایی به دلیل لرزش یا کشش سیمکشی جلوگیری کند. ساختار کلی به طور خاص برای کارخانه هایی با محیط های گرد و غبار، لرزان و اغلب متصل طراحی شده است. حتی پس از عملیات طولانی مدت پایدار و قابل اعتماد باقی می ماند و می تواند کاملاً با کابینت های کنترل مختلف و کامپیوترهای صنعتی در محیط کارخانه سازگار شود.
Feimu Technology به عنوان یک تامین کننده با سابقه طولانی در صنعت کنترل صنعتی دارای سیستم انبارداری و تست کامل می باشد. Allen Bradley 1784-PKTX در انبار موجود است و مستقیماً در طول فرآیند تحویل داده می شود. می تواند به سرعت به سفارشات داخلی و بین المللی پاسخ دهد.
قیمت شفاف و معقول است. ارزان و بسیار رقابتی است و به مشتریان امکان می دهد کارت های شبکه ارتباطی با کیفیت بالا را با هزینه مقرون به صرفه تری دریافت کنند. برای تدارکات، ما بسته بندی محافظ چند لایه شامل کیسه های ضد الکتریسیته ساکن، فوم ضخیم و جعبه های مقوایی سخت را اتخاذ می کنیم. محافظت کامل در برابر لرزش، ضد الکتریسیته ساکن و خم شدن را فراهم می کند و تضمین می کند که محصولات می توانند دست نخورده تحویل داده شوند، چه از طریق حمل و نقل دریایی یا هوایی.
ما یک تیم فنی حرفه ای داریم که می تواند راهنمایی روی ماشین، نصب درایور، پیکربندی ارتباط و سایر پشتیبانی ها را ارائه دهد. لطفا برای خرید مطمئن باشید.
| پارامتر | مشخصات |
|---|---|
| مدل محصول | آلن بردلی 1784-PKTX |
| رابط اتوبوس | PCI 32 بیتی (اسلات 5 ولت مورد نیاز است) |
| شبکه های پشتیبانی شده | DH+، ورودی/خروجی از راه دور (RIO)، DH-485 |
| رابط فیزیکی | DB-9 یا RJ45 (بسته به کارت دختر) |
| نرم افزار پیکربندی | RSLinx Classic |
| نرخ انتقال DH+ | 57.6 کیلوبیت بر ثانیه |
| نرخ انتقال RIO | 57.6 / 115.2 / 230.4 kbps |
| پردازنده های سازگار | PLC-5، SLC 5/04، MicroLogix 1500 (نوع DH+) |
| سازگاری نرم افزار | RSLogix 5، RSLogix 500 |
| مصرف برق | 5 ولت DC، 500 میلی آمپر معمولی |
| سازگاری PCI | PCI 2.2 یا بالاتر |
| دمای عملیاتی | 0 تا 55 درجه سانتی گراد |
| دمای ذخیره سازی | -40 تا 85 درجه سانتی گراد |
| گواهینامه ها | UL، cUL، CE |
1784-PKTX از سه پروتکل شبکه پشتیبانی می کند. هر پروتکل در برنامه های مختلف استفاده می شود.
| شبکه | سرعت | حداکثر گره ها | دستگاه های معمولی |
|---|---|---|---|
| DH+ (دیتا بزرگراه پلاس) | 57.6 کیلوبیت بر ثانیه | 64 گره | PLC-5، SLC 5/04، PanelView |
| RIO (I/O از راه دور) | 57.6 / 115.2 / 230.4 kbps | 32 گره | 1771 قفسه از راه دور، اسکنر PLC-5 |
| DH-485 | 19.2 کیلوبیت بر ثانیه | 32 گره | SLC 5/03، MicroLogix 1200/1500 |
زمان استفاده از هر کدام:
1784-PKTX به نصب سخت افزار و پیکربندی درایور نیاز دارد. برای راه اندازی موفق این مراحل را دنبال کنید.
مراحل نصب سخت افزار:
مراحل نصب درایور:
مراحل رایج عیب یابی:
1784-PKTX دارای نشانگرهای LED در براکت عقب است. اینها اطلاعات وضعیت شبکه را ارائه می دهند.
| LED | وضعیت | معنی | اقدام |
|---|---|---|---|
| PWR | سبز (روشن) | کارت قدرت دارد باس PCI در حال تامین ولتاژ است. | هیچ اقدامی لازم نیست |
| PWR | خاموش | بدون برق به کارت | اسلات PCI را بررسی کنید. برق کامپیوتر را چک کنید |
| پیوند | سبز (روشن) | لینک شبکه فعال است کابل وصل شد. | هیچ اقدامی لازم نیست |
| پیوند | خاموش | بدون لینک شبکه کابل متصل نیست یا هیچ فعالیتی در شبکه وجود ندارد. | اتصال کابل را بررسی کنید. دستگاه را در انتهای دیگر بررسی کنید. |
| TX/RX | چشمک می زند | انتقال داده فعال است | هیچ اقدامی لازم نیست عملکرد عادی. |
| خطا | قرمز | خطای کارت یا خطای ارتباطی. | تنظیمات درایور را بررسی کنید. کابل را چک کنید آدرس گره را بررسی کنید. |
کارت های Allen Bradley 1784-PKTX معمولاً جعلی هستند. از این چک ها برای تأیید صحت استفاده کنید.
Feimu Technology کارت های آزمایش نشده را ارسال نمی کند. هر 1784-PKTX قبل از خروج از انبار ما مراحل تأیید زیر را طی می کند.
چگونه درایور 1784-PKTX را در RSLinx پیکربندی کنیم؟
RSLinx Classic را راه اندازی کنید، به منوی Communications > Configure Drivers بروید، نوع درایور را از لیست کشویی Available Driver Types انتخاب کنید و سپس «آدرس هیئت مدیره» را تنظیم کنید. میتوانید دستگاههای شبکه DH+ یا DH-485 متصل را از طریق Communications > RSWho مرور کنید. پشتیبانی فنی را می توان از طریق ما دریافت کرد.
هدف اصلی چیست؟
این در اسلات استاندارد 5 ولت PCI یک رایانه شخصی (PC) نصب شده است که عمدتاً برای اتصال رایانه شخصی به شبکه صنعتی کلاسیک آلن برادلی برای دستیابی به جمعآوری داده، آپلود/دانلود برنامه، نظارت آنلاین و تشخیص خطا استفاده میشود.
کدام پروتکل ها و دستگاه های ارتباطی خاص پشتیبانی می شوند؟
پروتکل های شبکه:
دیتا بزرگراه پلاس (DH+)، ورودی/خروجی از راه دور (RIO)، DH-485.
دستگاه های معمولی:
پردازنده PLC-5، پردازنده SLC 5/04، MicroLogix 1500 (نوع DH+)، صفحه نمایش لمسی کلاسیک PanelView و غیره.
سازگاری نرم افزار:
با پیکربندی درایور از طریق نرم افزار RSLinx Classic، می تواند به همراه نرم افزارهای برنامه نویسی مانند RSLogix 5، RSLogix 500 کار کند.
