چه چیزی آلن بردلی 2711P-T6C20D را به یک انتخاب عملی برای کاربردهای صنعتی HMI تبدیل می کند

آلن بردلی 2711P-T6C20Dیک رابط صنعتی فشرده انسان و ماشین است که برای اپراتورهایی که نیاز به دسترسی مستقیم به وضعیت ماشین، پارامترهای فرآیند و عملکردهای کنترل دارند طراحی شده است.فیموفناوری این ترمینال PanelView Plus 600 را برای کاربردهای اتوماسیون صنعتی فراهم می کند که در آن تعامل قابل اعتماد اپراتور، نصب پانل جمع و جور، و ادغام آلن برادلی تثبیت شده ملاحظات مهمی هستند.

آلن بردلی 2711P-T6C20D یک رابط اپراتور PanelView Plus 600 است که دارای صفحه نمایش رنگی 5.7 اینچی، وضوح 640 × 480، عملکرد صفحه نمایش لمسی و صفحه کلید و قابلیت های ارتباط سریال است. فرمت فشرده آن را برای کابینت های کنترلی که فضای نصب محدود است مناسب می کند. این مقاله مشخصات کلیدی، عملکردهای ارتباطی، سناریوهای کاربردی، ملاحظات نصب، شیوه‌های تعمیر و نگهداری و نکات خرید را توضیح می‌دهد تا به مهندسان اتوماسیون و تیم‌های تعمیر و نگهداری کمک کند ترمینال را کارآمدتر ارزیابی کنند.

فهرست مطالب

1. آلن بردلی 2711P-T6C20D چیست؟

2. مشخصات فنی کلیدی

3. چرا این HMI برای کنترل صنعتی مناسب است؟

4. کجا می توان از آن استفاده کرد؟

5. سیستم ارتباطی آن چگونه کار می کند؟

6. خریداران قبل از خرید چه چیزی را باید بررسی کنند؟

7. تعمیر و نگهداری و توصیه های عملیاتی

8. سوالات متداول

9. نتیجه گیری

آلن بردلی 2711P-T6C20D چیست؟

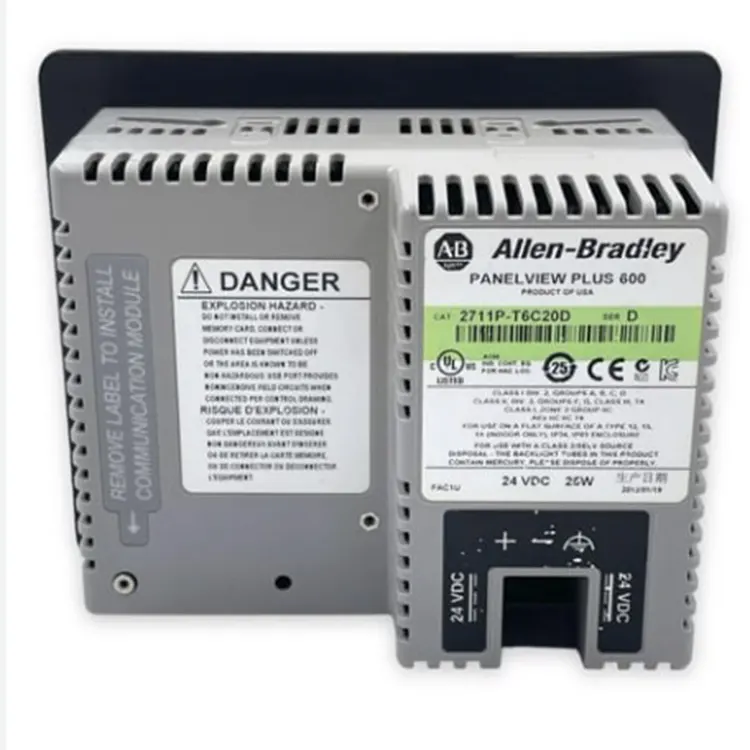

آلن بردلی 2711P-T6C20D متعلق به خانواده پایانه های اپراتور صنعتی PanelView Plus 600 است. این صفحه نمایش رنگی TFT را با صفحه نمایش لمسی و ورودی صفحه کلید ترکیب می کند و به اپراتورها اجازه می دهد شرایط تجهیزات را نظارت کنند و با برنامه های کنترلی مستقیماً از پانل دستگاه تعامل داشته باشند.

صفحه نمایش 5.7 اینچی آن و ساخت و ساز روی پنل آن یک راه حل عملی برای کاربردهایی است که در آن HMI بزرگ غیر ضروری است یا فضای کابینت کنترل محدود است. این مدل همچنین حول جریان‌های کاری اتوماسیون صنعتی به جای محاسبات همه منظوره طراحی شده است و رابط را برای نظارت بر ماشین و وظایف تنظیم پارامتر مناسب می‌سازد.

با توجه به اطلاعات موجود محصول، ترمینال از نرم افزار FactoryTalk View Machine Edition پشتیبانی می کند و رابط های ارتباطی DH-485 و RS-232 را ارائه می دهد. این ویژگی‌ها آن را به خصوص به تاسیسات اتوماسیون موجود که از کنترل‌کننده‌های Allen-Bradley سازگار و معماری‌های ارتباطی سریال استفاده می‌کنند، مرتبط می‌سازد.

مشخصات فنی کلیدی چیست؟

قبل از جایگزینی HMI موجود یا طراحی یک کنترل پنل جدید، درک مشخصات ضروری است. جدول زیر پارامترهای اصلی ارائه شده برای این مدل را خلاصه می کند.

مستندات Rockwell Automation برای خانواده گسترده‌تر PanelView Plus 6 همچنین ترمینال لمسی سری 600 را به عنوان یک دستگاه فشرده روی پانل با برش لمسی تقریباً 123 × 156 میلی‌متر و عمق داخلی 68 میلی‌متر شناسایی می‌کند. همیشه پیکربندی دقیق کاتالوگ و مستندات فنی فعلی را قبل از مهندسی جایگزینی یا مقاوم سازی بررسی کنید.

چرا این HMI برای کنترل صنعتی مناسب است؟

نصب فشرده برای کابینت های با فضای محدود

یکی از مزایای عملی ترمینال 5.7 اینچی، ردپای نسبتا کوچک آن است. در ماشین‌آلات فشرده، تجهیزات تولید و کابینت‌های کنترل مقاوم‌سازی، مهندسان ممکن است فضای کافی برای HMI با فرمت بزرگ نداشته باشند. یک رابط اپراتور کوچکتر می تواند عملکردهای نظارت و کنترل لازم را بدون نیاز به طراحی مجدد کابینت فراهم کند.

ورودی دو اپراتور

ترکیبی از صفحه نمایش لمسی و کلیدهای فیزیکی انعطاف پذیری را در حین کار فراهم می کند. تعامل لمسی را می توان برای صفحه های گرافیکی و انتخاب پارامتر استفاده کرد، در حالی که کلیدهای عملکرد فیزیکی می توانند دسترسی مستقیم به دستورات پرکاربرد را فراهم کنند.

• دسترسی مستقیم به عملکردهای پرکاربرد
• نظارت بر فرآیند گرافیکی از طریق نمایشگر رنگی
• مناسب برای رابط های تنظیم پارامتر
• کاربردی برای ایستگاه های اپراتور صنعتی

ارتباطات صنعتی ایجاد کرد

رابط های DH-485 و RS-232 می توانند در سیستم های اتوماسیون موجود که بر ارتباطات سریال متکی هستند مفید باشند. این امر به ویژه برای پروژه های تعمیر و نگهداری که در آن جایگزینی HMI نباید به تغییرات غیرضروری در PLC اطراف یا معماری کنترل نیاز داشته باشد، مهم است.

کجا می توان از آن استفاده کرد؟

ترمینال را می توان برای طیف وسیعی از محیط های اتوماسیون صنعتی در نظر گرفت که در آن اپراتورها به یک رابط محلی برای وضعیت ماشین و پارامترهای کنترل نیاز دارند. کاربردهای معمولی عبارتند از:

• ماشین آلات تولید و مونتاژ
• تجهیزات پردازش مواد غذایی و آشامیدنی
• سیستم های تصفیه آب
• تجهیزات بسته بندی و حمل مواد
• خطوط تولید خودرو
• کابینت کنترل صنعتی
• پروژه های مقاوم سازی ماشین آلات
• برنامه های کاربردی جایگزین HMI قدیمی

به عنوان مثال، یک ماشین تولید فشرده ممکن است از HMI برای نمایش وضعیت عملکرد، آلارم ها، مقادیر فرآیند و پارامترهای تجهیزات استفاده کند. سپس اپراتورها می توانند به جای وابستگی به ترمینال کامپیوتر جداگانه، به صورت محلی با دستگاه تعامل داشته باشند.

با این حال، برای پروژه های مقاوم سازی، سازگاری برنامه باید به دقت بررسی شود. پروتکل کنترلر، فایل برنامه موجود، پیکربندی ارتباط، سیستم عامل، الزامات الکتریکی و قطع پنل همگی باید قبل از تهیه بررسی شوند.

سیستم ارتباطی آن چگونه کار می کند؟

سازگاری ارتباطی یکی از مهمترین عوامل در انتخاب HMI صنعتی است. پیکربندی 2711P-T6C20D با ارتباطات DH-485 و RS-232 مرتبط است و به آن اجازه می دهد تا در معماری های کنترل قدیمی مناسب کار کند.

ارتباط DH-485

DH-485 به طور گسترده ای برای ارتباط بین کنترلرهای سازگار آلن برادلی و رابط های اپراتور استفاده می شد. در یک سیستم موجود، مهندسان باید مدل کنترل کننده، آدرس دهی گره، پارامترهای ارتباطی، الزامات کابل و توپولوژی شبکه را قبل از اتصال HMI تأیید کنند.

ارتباط RS-232

RS-232 یک روش ارتباط سریال نقطه به نقطه ارائه می کند که می تواند برای پیکربندی، برنامه نویسی یا ارتباط با دستگاه های خارجی سازگار مفید باشد. تنظیمات ارتباطی واقعی باید از روی برنامه خاص و تجهیزات متصل تعیین شود.

ادغام FactoryTalk View ME

FactoryTalk View Machine Edition بخش مهمی از اکوسیستم PanelView Plus است. توسعه دهندگان برنامه می توانند صفحه های اپراتور، آلارم ها، برچسب ها، ساختارهای ناوبری و رابط های کنترلی برای پایانه های پشتیبانی شده ایجاد کنند. قبل از انتقال یک برنامه موجود، مهندسان باید نسخه‌های نرم‌افزار و سازگاری را تأیید کنند نه اینکه فرض کنند هر پروژه FactoryTalk بدون تغییر قابل انتقال است.

خریداران قبل از خرید چه چیزی را باید بررسی کنند؟

اجزای اتوماسیون صنعتی به چیزی بیش از یک تطبیق ساده مدل با شماره نیاز دارند. یک ارزیابی خرید مناسب باید هم سازگاری فنی و هم شرایط عرضه را در نظر بگیرد.

1. شماره دقیق کاتالوگ را تأیید کنید

پایانه های PanelView Plus می توانند شماره مدل های مشابهی داشته باشند در حالی که در اندازه نمایشگر، رابط های ارتباطی، پیکربندی ورودی یا سایر مشخصات متفاوت هستند. شماره کاتالوگ کامل را با پلاک نام موجود و اسناد درخواست تأیید کنید.

2. بررسی سازگاری الکتریکی

محدوده ورودی DC مورد نیاز، مصرف برق، ترتیب اتصال به زمین و منبع تغذیه کابینت را بررسی کنید. یک جایگزین باید از نظر الکتریکی با سیستم کنترل موجود سازگار باشد.

3. ابعاد مکانیکی را بررسی کنید

ابعاد برش پانل و عمق نصب به ویژه برای کاربردهای مقاوم سازی مهم است. ترمینال ممکن است از نظر الکتریکی سازگار باشد، اما اگر ابعاد فیزیکی آن با واحد موجود متفاوت باشد، همچنان نیاز به اصلاح کابینت دارد.

4. بررسی الزامات ارتباطی

تأیید کنید که آیا برنامه به DH-485، RS-232 یا معماری ارتباطی دیگری بستگی دارد یا خیر. سخت افزار ارتباطی به تنهایی سازگاری برنامه را تضمین نمی کند. پیکربندی نرم افزار و کنترلر نیز باید در نظر گرفته شود.

5. ارزیابی وضعیت محصول و قابلیت ردیابی

هنگام تهیه تجهیزات اتوماسیون قدیمی، خریداران باید روشن کنند که آیا واحد جدید، بازسازی شده، استفاده شده است یا در بسته بندی اصلی عرضه شده است. شماره سریال، برچسب‌ها، عکس‌ها، روش‌های آزمایش و شرایط گارانتی می‌توانند اطلاعات بیشتری را برای تصمیم‌گیری‌های خرید فراهم کنند.

اپراتورها چگونه می توانند ترمینال را نگهداری کنند؟

تعمیر و نگهداری پیشگیرانه ساده می تواند به حفظ قابلیت استفاده از HMI و کاهش مشکلات عملیاتی قابل اجتناب کمک کند. اقدامات توصیه شده عبارتند از:

• صفحه نمایش را با یک پارچه نرم و خشک تمیز کنید.
• از اشیاء تیز که ممکن است به سطح صفحه نمایش لمسی آسیب برسانند، خودداری کنید.
• مسیرهای تهویه کابینت را از گرد و غبار بیش از حد دور نگه دارید.
• کابل ها و کانکتورها را در طول تعمیر و نگهداری برنامه ریزی شده بازرسی کنید.
• نمایشگر، لمس یا رفتار ارتباطی غیرعادی را کنترل کنید.
• از فایل های مهم برنامه HMI و اطلاعات پیکربندی نسخه پشتیبان تهیه کنید.
• برای تعویض باتری و سایر تعمیرات داخلی از مستندات خدمات سازنده مربوطه پیروی کنید.

برای تجهیزاتی که دیگر پشتیبانی نمی‌شوند یا به پایان عمر خود نزدیک می‌شوند، حفظ یک استراتژی پشتیبان مستند به ویژه مفید است. نگهداری پرونده‌های برنامه، تنظیمات ارتباطی، اطلاعات سیم‌کشی و سوابق قطعات جایگزین می‌تواند عیب‌یابی آینده را به میزان قابل توجهی کارآمدتر کند.

سوالات متداول درباره آلن بردلی 2711P-T6C20D

آلن بردلی 2711P-T6C20D چه نوع دستگاهی است؟

این یک رابط اپراتور صنعتی از خانواده PanelView Plus 600 است. این یک صفحه نمایش محلی و رابط ورودی برای نظارت و تعامل با تجهیزات اتوماسیون سازگار فراهم می کند.

اندازه نمایشگر این مدل چقدر است؟

این مدل با صفحه نمایش رنگی 5.7 اینچی TFT و وضوح 640 × 480 VGA در اطلاعات محصول بررسی شده برای این مقاله مشخص شده است.

آیا از عملکرد صفحه لمسی پشتیبانی می کند؟

بله. این پیکربندی از ورودی صفحه لمسی همراه با عملکرد صفحه کلید فیزیکی/کلید عملکردی استفاده می‌کند و به اپراتورها اجازه می‌دهد از کنترل‌های گرافیکی و فیزیکی استفاده کنند.

کدام رابط های ارتباطی با این مدل مرتبط هستند؟

اطلاعات محصول Feimu ارتباط DH-485 و RS-232 را مشخص می کند. خریداران باید پیکربندی دقیق سخت افزار را در برابر پلاک نام و اسناد فنی قابل اجرا قبل از نصب بررسی کنند.

برای برنامه نویسی ترمینال از چه نرم افزاری استفاده می شود؟

اطلاعات محصول FactoryTalk View Machine Edition را به عنوان محیط برنامه نویسی شناسایی می کند. سازگاری نسخه نرم افزاری باید هنگام مهاجرت یک برنامه موجود بررسی شود.

آیا این مدل برای پروژه های مقاوم سازی مناسب است؟

می توان آن را برای کاربردهای مقاوم سازی مناسب در نظر گرفت، به ویژه در مواردی که سیستم موجود قبلاً از معماری ارتباطی PanelView و Allen-Bradley سازگار استفاده می کند. مهندسان باید قبل از تعویض، سازگاری الکتریکی، مکانیکی، ارتباطی، سیستم عامل و نرم افزار را بررسی کنند.

نتیجه گیری: چگونه باید این HMI صنعتی را ارزیابی کنید؟

آلن بردلی 2711P-T6C20D یک رابط اپراتور فشرده 5.7 اینچی، صفحه لمسی و ورودی صفحه کلید، قابلیت های ارتباط صنعتی و سازگاری با اکوسیستم PanelView Plus را ترکیب می کند. فرمت فشرده آن می‌تواند برای پانل‌های کنترل ماشین، تعمیر و نگهداری سیستم قدیمی، و برنامه‌های مقاوم‌سازی که فضای کابینت و معماری ارتباطی موجود ملاحظات مهمی هستند، مفید باشد.

برای خرید، مهم ترین مراحل تایید شماره کاتالوگ کامل، مشخصات فنی، ابعاد فیزیکی، الزامات ارتباطی، سازگاری نرم افزار و وضعیت محصول می باشد. Feimu Technology اطلاعات محصول و پشتیبانی منبع را برای مشتریانی که اجزای اتوماسیون صنعتی را ارزیابی می کنند، فراهم می کند. اگر در حال بررسی در دسترس بودن، سازگاری، قیمت گذاری یا گزینه های جایگزینی برای پروژه اتوماسیون خود هستید،با ما تماس بگیریدبرای بحث در مورد نیازهای خود و دریافت جزئیات محصول و کمک خرید.
