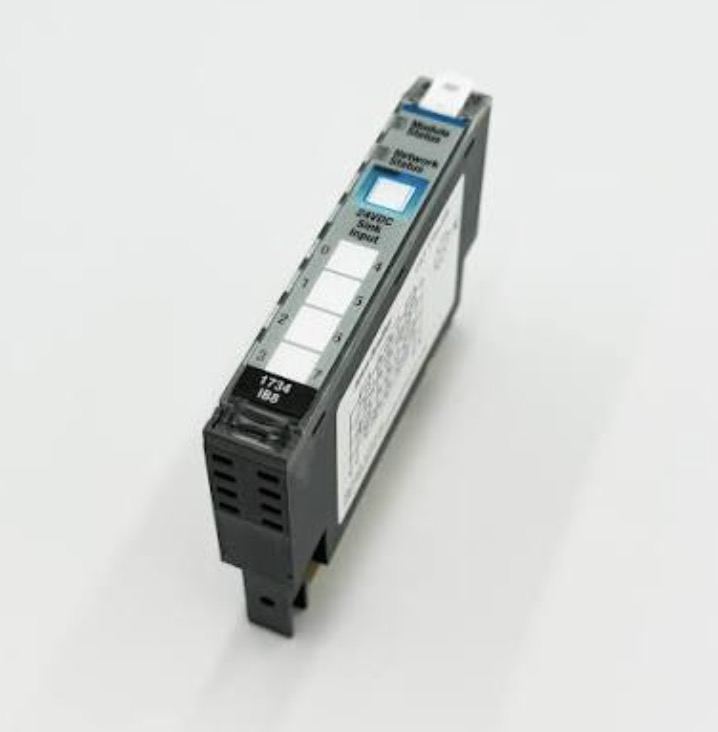

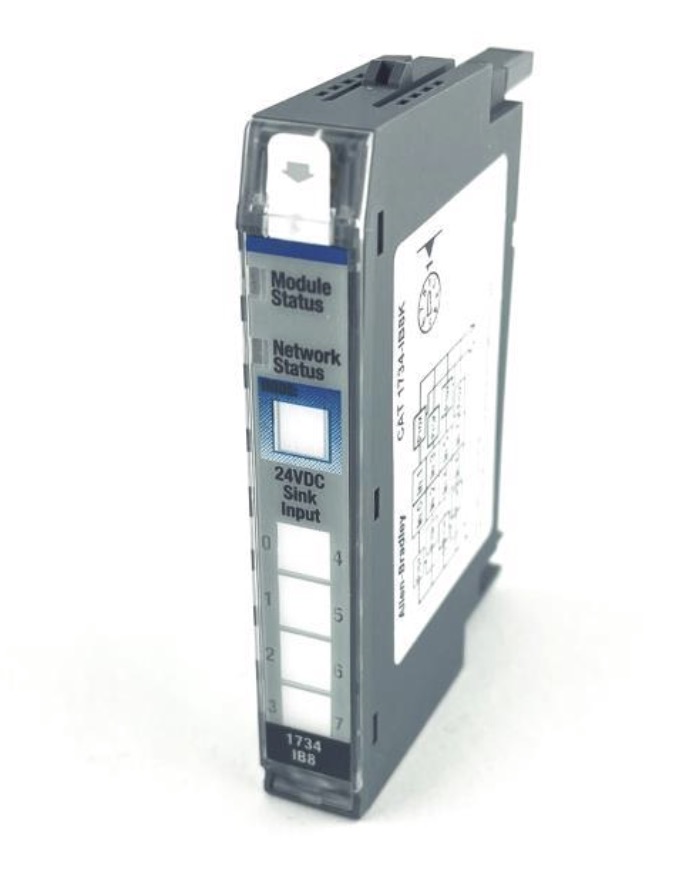

آلن بردلی 1734-IB8K

کابینت های کنترل متمرکز سنتی شامل کابل کشی طولانی و مصرف بالای مواد است که جا دادن تعداد زیادی از ماژول های دریافت سیگنال در محفظه های فشرده را دشوار می کند. ماژول‌های ورودی استاندارد اغلب فاقد عملکرد قوی ضد جیتر هستند که منجر به راه‌اندازی سیگنال نادرست و خطاهای منطقی می‌شود. با استفاده از معماری توزیع شده POINT I/O، Allen Bradley 1734-IB8K می تواند در نزدیکی تجهیزات نصب شود تا طول سیم کشی را به حداقل برساند. طراحی 8 کانالی با چگالی بالا باعث صرفه جویی در فضای نصب می شود، در حالی که تاخیر 0.5 میلی ثانیه ای نویز گذرا را فیلتر می کند، یکپارچگی سیگنال را در طول انتقال به PLC تضمین می کند و از ناهنجاری های منطقی سیستم ناشی از از دست دادن سیگنال جلوگیری می کند.

Feimu Technology با نزدیک به دو دهه تجربه در صادرات قطعات یدکی کنترل صنعتی، متخصص در تامین ماژول های اصلی و غیر بازسازی شده است. ما از روش‌های استاندارد تست ورودی و خروجی و مکانیزم پاسخگویی پشتیبانی فنی 12 ساعته استفاده می‌کنیم، که یک راه‌حل یک‌جا برای چالش‌های مختلف از انتخاب مدل و راه‌اندازی تا انبار کردن موجودی و تأیید صحت ارائه می‌دهد.

مشخصات اصلی برق و ویژگی های سخت افزاری

1. ورودی غرق سازگار با دستگاه های فیلد PNP

1734-IB8K یک ماژول ورودی غرق شده است. مدار ورودی به ترمینال منفی DC متصل می شود. به سنسورهای PNP یا سوئیچ‌های دکمه‌ای در میدان نیاز دارد، جایی که دستگاه خارجی سیگنال ولتاژ مثبت را به پایانه‌های ورودی ماژول می‌رساند. این سنسور با سنسورهای صنعتی 24 ولت DC سازگار است. با دستگاه های NPN ناسازگار است. ما می توانیم در تأیید انواع تجهیزات در مرحله انتخاب کمک کنیم تا از خریدهای نادرست جلوگیری کنیم.

2. 0.5 میلی‌ثانیه Debounce Delay برای فیلتر پالس‌های تداخل

این ماژول دارای حداقل تاخیر انحرافی 0.5 میلی ثانیه است. پالس های نویز آنی با طول کمتر از 0.5 میلی ثانیه به طور خودکار سرکوب می شوند. سیگنال های نادرست گذرا ناشی از ارتعاشات کارگاه یا تداخل کابل توسط PLC شناسایی نمی شوند، در نتیجه احتمال خرابی برنامه در سطح سخت افزار بدون نیاز به کد فیلتر اضافی که منابع کنترل کننده را مصرف می کند، کاهش می یابد.

3. بدون عملکرد شمارش سخت افزار داخلی

خود ماژول شامل شمارنده سخت افزاری نیست و صرفاً به دریافت سیگنال دیجیتال اختصاص داده شده است. اگر شمارش پالس با سرعت بالا یا اندازه‌گیری فرکانس مورد نیاز است، محاسبات مربوطه باید در کنترل‌کننده ControlLogix یا CompactLogix برنامه‌ریزی شوند. برای نیازهای شمارش فرکانس بالا، ما می توانیم یک ماژول شمارش اختصاصی را توصیه کنیم.

4. مونتاژ سریع از طریق گیره ریلی DIN

این دستگاه از روش نصب ریل استاندارد صنعتی DIN استفاده می کند و دارای یک RTB (بلوک ترمینال قابل جابجایی) قابل جابجایی برای سیم کشی است. این واحد جمع و جور و سبک است و کمترین فضای قفسه را اشغال می کند و آن را برای کابینت های برق دیواری با فضای محدود یا ایستگاه های راه دور نصب شده در کنار تجهیزات ایده آل می کند.

5. پارامترهای استاندارد مصرف برق Backplane

وقتی ماژول توسط صفحه پشتی POINTBus (5 ولت DC) تغذیه می شود، 75 میلی آمپر جریان عملیاتی مصرف می کند. این مقدار می‌تواند مستقیماً هنگام برنامه‌ریزی ظرفیت برق برای کل ایستگاه راه دور مورد استفاده قرار گیرد، و به جلوگیری از اضافه‌بار برق هواپیمای پشتی یا وقفه‌های ارتباطی ناشی از چیدن چندین ماژول کمک می‌کند.

پارامتر محصول

سازگاری سیستم و معماری شبکه های توزیع شده

1. سازگاری کامل با لوازم جانبی POINT I/O

Allen Bradley 1734-IB8K بخشی از خط تولید جامع POINT I/O است و می تواند با آداپتورهایی مانند 1734-APB (DeviceNet) یا 1734-EPN (EtherNet/IP) جفت شود تا با استفاده از گذرگاه backplane برای تبادل داده بین ماژول ها، ایستگاه های راه دور را تشکیل دهند.

2. سازگاری بدون درز با کنترلرهای اصلی Logix

هنگامی که شبکه پیکربندی شد، به طور یکپارچه با طیف کامل ControlLogix و CompactLogix PLC ارتباط برقرار می کند. پیکربندی نرم‌افزار ماژول را بدون نیاز به پلاگین‌های اضافی شناسایی می‌کند و امکان استقرار فوری در پروژه‌های جدید و افزایش ظرفیت یا ارتقاء تجهیزات موجود را فراهم می‌کند.

3. طرح استقرار ورودی/خروجی از راه دور استاندارد

سیستم پیوند توزیع شده شامل چهار لایه است: کابینت کنترل مرکزی PLC ← کابل کشی صنعتی اترنت/IP ← پست های راه دور POINT I/O واقع در نزدیکی تجهیزات ← ماژول های 1734-IB8K برای دریافت سیگنال سوئیچ میدانی. قرار دادن نقاط ورودی/خروجی در نزدیکی تجهیزات تولیدی به طور قابل توجهی باعث کاهش کابل های مسافت طولانی می شود و در نتیجه هزینه های کار و مواد مرتبط با سیم کشی را کاهش می دهد.

4. طراحی مدولار، مقاوم سازی آینده را ساده می کند

برخلاف رک های ورودی/خروجی در مقیاس بزرگ یکپارچه، یک خرابی یک ماژول به جای برچیدن کل پست، نیاز به جایگزینی فقط آن ماژول خاص دارد. این امر زمان توقف تعمیر و نگهداری را به شدت کاهش می دهد و نیازهای عملیاتی خطوط تولید مداوم را برآورده می کند.

دستورالعمل های استاندارد سیم کشی و جلوگیری از خطاهای رایج

1. روش استاندارد سیم کشی گام به گام

1.1. ترمینال مثبت 24 ولت DC را به ترمینال مشترک منبع تغذیه سنسور وصل کنید.

1.2. سیم سیگنال خروجی مثبت سنسور را به کانال ورودی مربوطه (IN0 تا IN7) وصل کنید.

1.3. ترمینال مشترک منفی سنسور را به ترمینال مشترک DC COM ماژول وصل کنید.

1.4. فقط از دستگاه های سنجش استاندارد 24 ولت DC پشتیبانی می کند. سنسورهای ولتاژ پایین 12 ولت توسط ماژول قابل شناسایی یا خواندن نیستند.

2. استانداردهای دقیق مشخصات سیم

سطح مقطع سیم سازگار از 0.5mm² تا 1.5mm² (معادل 22AWG تا 16AWG) است. یک طول یکنواخت 8 میلی متری مورد نیاز است - طول ناکافی منجر به تماس ضعیف می شود، در حالی که طول بیش از حد باعث اتصال کوتاه ترمینال های مجاور می شود.

3. هشدارهای رایج خطای سیم کشی

متداول ترین مشکل قطبیت خروجی سنسور معکوس است که از تشخیص سیگنال های ورودی توسط ماژول جلوگیری می کند و باعث خاموش ماندن چراغ های نشانگر کانال می شود. مدل‌های دستگاه باید در حین خرید ارائه شوند تا تکنسین‌ها بتوانند انواع PNP/NPN را از قبل تأیید کنند. ارائه نمودارهای مرجع در طول سیم کشی در محل به حداقل رساندن دوباره کاری در هنگام راه اندازی کمک می کند.

سه حالت ورودی و سناریوهای کاربردی عملی آنها

1. تشخیص جابجایی تجهیزات انتقال مواد

چندین ماژول 1734-IB8K را می توان در کابینت های کنترلی جمع و جور نصب کرد تا سیگنال ها را از سوئیچ های مجاورتی "مواد در محل" دریافت کند. چیدمان 8 کاناله با چگالی بالا، نیاز به گسترش کابینت را از بین می برد و در عین حال بازخورد بلادرنگ در مورد وضعیت انتقال مواد ارائه می دهد و منطق مرتب سازی پایدار را در خط تولید تضمین می کند.

2. تجهیزات بسته بندی در مقیاس کوچک: شمارش و جمع آوری داده های حسگر

با سنسورهای شمارش PNP در محل جفت می‌شود تا پالس‌های نویز گذرا ناشی از ارتعاش مکانیکی را فیلتر کند و از ضبط دقیق تعداد محصول اطمینان حاصل کند. تأخیر 0.5 میلی‌ثانیه از شمارش مضاعف جلوگیری می‌کند و در نتیجه نرخ محصولات بسته‌بندی معیوب را کاهش می‌دهد.

3. کنسول اپراتور: جمع آوری سیگنال متمرکز برای دکمه های کنترل

دکمه های شروع/توقف، تنظیم مجدد و توقف اضطراری از کنسول کنترل اصلی مستقیماً به ماژول متصل می شوند. پست های توزیع شده به صورت محلی قرار گرفته اند و نیازی به هدایت ده ها کابل طولانی به کابینه کنترل مرکزی را از بین می برند. این امر سیم کشی داخلی کابینت را تضمین می کند و بازرسی های آینده را تسهیل می کند.

تشخیص سریع عیب از طریق نشانگرهای LED پانل

I. نشانگر وضعیت کلی ماژول

1. سبز جامد: قدرت Backplane عادی است، ارتباط ماژول بدون مشکل تشخیص داده می شود. هیچ اقدامی لازم نیست

2. کاملاً خاموش: برق خط عقب ایستگاه قطع شده است یا رابط اتوبوس تماس ضعیفی دارد. منبع تغذیه و پین های backplane را بررسی کنید.

3. قرمز جامد: آسیب سخت افزاری یا عدم تطابق پارامترهای پیکربندی نرم افزار. اگر پس از بارگیری مجدد پیکربندی، خطا همچنان ادامه داشت، دستگاه را تعویض کنید.

II. نشانگر وضعیت تک کاناله

1. سبز جامد: ترمینال ورودی سیگنال DC> 10 ولت را دریافت می کند. سوئیچ/سنسور در حالت "روشن" است.

2. خاموش می ماند: ولتاژ ورودی <3 ولت DC است (بدون سیگنال معتبر). سنسور و اتصالات سیم کشی را بررسی کنید.

مراحل پیکربندی استاندارد در نرم افزار Studio 5000

1. اسکن و شناسایی خودکار ماژول

روی آداپتور شبکه POINT I/O مربوطه در درخت سخت افزار نرم افزار کلیک راست کرده و "Discover Modules" را انتخاب کنید. برنامه به طور خودکار 1734-IB8K متصل را شناسایی می کند و با یک کلیک آن را اضافه می کند.

2. اضافه کردن ماژول دستی

در کاتالوگ سخت افزار، از طریق 1734 POINT I/O → ورودی دیجیتال پیمایش کنید. مدل 1734-IB8K را انتخاب کنید و به صورت دستی آن را به آداپتور مربوطه متصل کنید، سپس قبل از ذخیره، آدرس پست و پارامترهای اسلات backplane را وارد کنید.

3. پشتیبانی فنی و پرسش و پاسخ

اگر مشکلاتی مانند خرابی اسکن، داده‌های کانال از دست رفته، یا پنجره‌های بازشو خطا در طول پیکربندی رخ داد، به سادگی یک اسکرین شات نرم‌افزار و لیست سخت‌افزار پست ارسال کنید. کادر فنی ما در عرض 12 ساعت راه حلی را ارائه خواهد داد.

روش‌هایی برای تأیید محصولات OEM اصلی

1. بررسی مسکن و برچسب

محفظه اصلی ماژول دارای روکش استاندارد POINT I/O خاکستری-سفید، با رنگ یکنواخت و بدون تغییر رنگ یا براق ارزان و براق معمولی پلاستیک با کیفیت پایین است. برچسب مدل از چاپ دائمی با دمای بالا استفاده می کند. متن "1734-IB8K" واضح و کامل است، در حالی که برچسب های تقلبی اغلب دارای متن و لبه های تار هستند که به راحتی جدا می شوند یا بلند می شوند.

2. بازرسی ترمینال بلوک و اتصال دهنده Backplane

RTB (بلوک ترمینال قابل جابجایی) از پلاستیک خاکستری طبیعی و سفت ساخته شده است و بدون چسبندگی به هم متصل می شود. باس هواپیمای پشتی دارای پین‌های مستقیم ضخیم و با روکش طلا است که به طور مرتب چیده شده‌اند – بدون خمیدگی یا لکه‌های اکسیداسیون – در حالی که محصولات تقلبی اغلب از پین‌های قلع‌کاری شده استفاده می‌کنند که در طول کارکرد طولانی‌مدت مستعد تماس ضعیف هستند.

3. PCB Conformal Coating Check

بردهای مدار اصلی به طور کامل با یک روکش منسجم محافظ (ضد رطوبت و گرد و غبار) پوشانده شده اند که پیری مدار را در محیط های مرطوب یا گرد و غبار کند می کند. اکثر ماژول های تقلبی این پوشش را حذف می کنند که منجر به نشت مدار یا جابجایی سیگنال تنها پس از قرار گرفتن کوتاه مدت در معرض رطوبت می شود.

4. شناسایی بر اساس وزن

تفاوت وزن قابل توجهی بین واحدهای اصلی و تقلبی همان مدل وجود دارد. اگر پس از نصب با خوانش کانال نامنظم یا رفتار چراغ نشانگر غیرعادی مواجه شدید، لطفاً از پین های جلو، پشت و صفحه پشتی دستگاه عکس بگیرید و آنها را برای تأیید صحت برای ما ارسال کنید.

فرآیند استاندارد تست قبل از حمل و نقل

هر واحد Allen Bradley 1734-IB8K قبل از خروج از انبار تحت یک بازرسی دستی جامع قرار می گیرد. ماژول های تست نشده هرگز مستقیما ارسال نمی شوند. مراحل کامل بازرسی به شرح زیر است:

1. بازرسی بصری اولیه

وضوح رنگ و برچسب مسکن را بررسی کنید. پین های باس هواپیمای عقب را برای آسیب خم شدن یا ضربه بازرسی کنید. اطمینان حاصل کنید که بلوک ترمینال بدون ترک است و مکانیسم قفل سالم است.

2. تست ارتباط با هواپیما

ماژول را به یک ایستگاه تست استاندارد POINT I/O متصل کنید و آن را با آداپتور مناسب روشن کنید. تأیید کنید که نرم افزار برنامه نویسی سخت افزار را به درستی شناسایی می کند و هیچ خطای ارتباطی وجود ندارد.

3. تست سیگنال کامل برای هر هشت کانال

از یک منبع سیگنال استاندارد 24 ولت DC برای راه اندازی کانال های IN0 تا IN7 به صورت متوالی استفاده کنید. تأیید کنید که دریافت سیگنال (وضعیت روشن/خاموش) برای هر کانال طبیعی است و هیچ خرابی تک نقطه ای وجود ندارد.

4. بررسی پارامترهای Debounce and Delay

آزمایش ابزار تأخیر پاسخ ورودی تأیید می‌کند که مقدار بازگرداندن سخت‌افزار در محدوده استاندارد 0.5 میلی‌ثانیه بدون تغییر پارامتر ثابت می‌ماند.

5. بازرسی چراغ نشانگر کانال

هر سیگنال ورودی به صورت جداگانه فعال می شود تا تأیید شود که منطق LED برای هر کانال با استانداردهای OEM مطابقت دارد و اطمینان حاصل شود که چراغ های نشانگر آسیب دیده یا غیر کاربردی وجود ندارد.

6. بسته بندی و آب بندی محافظ

پس از اتمام آزمایش، واحد در یک کیسه ضد الکتریسیته ساکن و ضخیم شده سفارشی و سپس در یک کارتن پنج لایه با لایه محافظ فوم قرار داده می شود. برچسب هایی که شماره سریال ماژول و تاریخ تست را نشان می دهد چسبانده شده است.

چرا فناوری Feimu را انتخاب کنید؟

1. تاسیس و منبع قابل اعتماد برای قطعات یدکی کنترل صنعتی واقعی

این شرکت که در سال 2005 در جیانگمن، گوانگدونگ تأسیس شد، به طور مداوم قطعات کنترل صنعتی واقعی را از راکول، زیمنس، جنرال الکتریک و اشنایدر برای مشتریان در بیش از 30 کشور جهان عرضه کرده است. ما به طور انحصاری با محصولات OEM معتبر معامله می کنیم - هرگز ماژول های بازسازی شده، اصلاح شده یا تقلبی را نمی فروشیم - و قابلیت ردیابی کامل زنجیره تامین خود را حفظ می کنیم.

2. سهام اختصاصی سری POINT I/O

با بیش از یک دهه تخصص در خط تولید POINT I/O، ما موجودی فراوانی از ماژول های ورودی/خروجی دیجیتال و ماژول های آنالوگ را حفظ می کنیم. برای کارخانه‌هایی که با خرابی غیرمنتظره تجهیزات مواجه هستند و نیاز به تعویض فوری دارند، می‌توانیم موجودی کالا را بررسی کنیم و حمل و نقل را در همان روز ترتیب دهیم و توقف خط تولید را به حداقل برسانیم.

3. پشتیبانی فنی جامع

تیم ما تجربه گسترده ای با پروژه های سیستم توزیع شده POINT I/O دارد، به مشتریان در انتخاب مدل، ارجاعات نمودار سیم کشی، تنظیمات پیکربندی Studio 5000 و تشخیص عیب کمک می کند. ما در عرض 12 ساعت به سوالات فنی پاسخ می دهیم و در عرض 24 ساعت به قیمت های تجاری پاسخ می دهیم.

4. عرضه یک مرحله ای لوازم جانبی سازگار

هنگام خرید 1734-IB8K، می‌توانید همزمان پایه‌های پایانه RTB، آداپتورهای شبکه EtherNet/IP یا DeviceNet و لوازم جانبی ریل DIN را خریداری کنید. نیازی به تهیه منبع از چندین فروشنده نیست. ما یک بسته سخت افزاری کامل را برای ایستگاه راه دور در یک سفارش ارائه می دهیم.

سوالات متداول

Q1: پسوند "K" در شماره مدل نشان دهنده چیست و آیا با 1734-IB8 قابل تعویض است؟

A: پسوند "K" نشان می دهد که ماژول گواهینامه انطباق را برای مناطق خاص گذرانده است. پارامترهای اصلی الکتریکی، عملکرد کانال و پیکربندی نرم افزار با نسخه استاندارد یکسان است. آنها به طور مستقیم در این زمینه بدون نیاز به تغییرات برنامه قابل تعویض هستند.

Q2: آیا می توان از آلن برادلی 1734-IB8K برای راه اندازی ایستگاه ورودی/خروجی توزیع شده از راه دور استفاده کرد؟

پاسخ: بله، به طور کامل پشتیبانی می شود. با اتصال PLC کنترل مرکزی به ایستگاه POINT I/O میدانی از طریق کابل کشی صنعتی EtherNet/IP، 1734-IB8K را می توان در نزدیکی تجهیزات نصب کرد تا سیگنال های گسسته را به صورت محلی جمع آوری کند و هزینه های سیم کشی را به میزان قابل توجهی کاهش دهد.

Q3: مصرف برق ماژول در backplane چقدر است؟

A: هنگامی که توسط صفحه پشتی POINTBus (5 ولت DC) تغذیه می شود، جریان عملیاتی ماژول 75 میلی آمپر است. این رقم می تواند به طور مستقیم هنگام محاسبه ظرفیت نیرو برای ایستگاه های چند ماژول استفاده شود.

Q4: آیا در صورت خرابی یک کانال، کل ماژول نیاز به تعویض دارد؟

پاسخ: خرابی یک کانال می تواند عملکرد جداسازی سیگنال گروه را به خطر بیندازد و خطراتی مانند اتصال کوتاه یا تداخل سیگنال ایجاد کند. ادامه عملیات با کانال معیوب توصیه نمی شود. جایگزینی واحد با یک ماژول جدید، پایداری طولانی مدت کل سیستم را تضمین می کند.
