شرکت فناوری Feimu اخیراً یک ماژول ضروری را به شرکای اتوماسیون صنعتی خارج از کشور خود معرفی کرده است. همانطور که همه کسانی که از PLC های Rockwell استفاده می کنند می دانند، اگر نیاز به ایجاد یک اتصال سریع و بسیار مطمئن بین رک های مختلف یا بین کنترل کننده و IO از راه دور وجود دارد، گذرگاه ControlNet انتخاب خوبی است. و این ماژول هسته اصلی برای دستیابی به این است. به عنوان یک تامین کننده حرفه ای قطعات یدکی، ما این پل بادوام و بسیار پایدار را به شما توصیه می کنیم تا اطمینان حاصل کنید که همه دستگاه های شما در یک اتوبوس مطیع کار می کنند و انتقال داده ها روان و قابل اعتماد است.

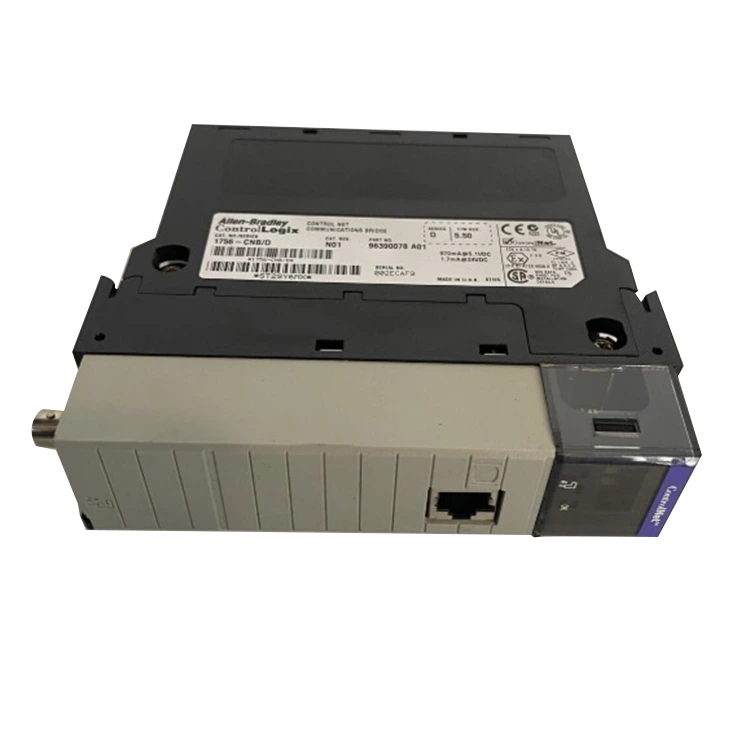

عملکرد این Allen Bradley 1756-CNB کاملاً قوی است. توان انتقال داده بالایی دارد و می تواند سیگنال های کنترلی و داده ها را با نیازهای زمانی بسیار بالا در یک گذرگاه انتقال دهد. سرعت ارتباط آن قابل تنظیم است و می تواند با 5M، که انتقال فوق العاده با سرعت بالا، یا سرعت های آهسته تر، با انعطاف پذیری بالا است، سازگار شود. آنچه بیش از همه اطمینان بخش است، قطعیت آن است. در شبکه ControlNet تضمین می کند که قطعاً داده ها در زمان مشخص شده منتقل می شوند و هرگز مانند اترنت معمولی به دلیل ازدحام دیر نمی رسند که برای کنترل ایمنی بسیار مهم است.
|
سری محصولات |
آلن برادلی 1756-CNB |
|
نوع ارتباط |
ماژول ارتباطی ControlNet |
|
تعداد پورت ها |
2 پورت BNC (پشتیبانی از افزونگی) |
|
نرخ ارتباط |
5 مگابیت بر ثانیه |
|
گره ها متصل شدند |
تا 99 گره |
|
جریان Backplane |
1.2 A @ 5V DC |
|
دمای عملیاتی |
0 درجه سانتی گراد تا 60 درجه سانتی گراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
بسیاری از قطعات جداسازی قطعات فروخته شده دارای سوئیچ آدرس قرمز هستند یا شل، گیر کرده و یا حتی فاقد پوشش گرد و غبار هستند. در اینجا، قبل از حمل و نقل، ما از مواد تمیز کننده حرفه ای برای پاک کردن پوسته بیرونی استفاده می کنیم و اطمینان حاصل می کنیم که برچسب ها به وضوح قابل مشاهده هستند. علاوه بر این، ما سوئیچ چرخشی را به دقت بررسی خواهیم کرد تا اطمینان حاصل شود که هر موقعیت می تواند به طور دقیق کار کند، و تنظیم آدرس گره در محل را برای شما بسیار راحت می کند.
ControlNet یک پروتکل شبکه قطعی است. برخلاف اترنت استاندارد، ControlNet تحویل داده ها را در یک زمان ثابت تضمین می کند. این برای کاربردهای ایمنی حیاتی و کنترل حرکت ضروری است.
ویژگی های کلیدی ControlNet:
چرا ControlNet هنوز استفاده می شود:
برنامه ریزی مناسب شبکه برای عملکرد قابل اعتماد ControlNet حیاتی است. از این دستورالعمل ها برای برنامه ریزی شبکه خود استفاده کنید.
| پارامتر | محدود کنید | عواقب زیاده روی |
|---|---|---|
| گره ها در هر شبکه | حداکثر 99 | زمان به روز رسانی شبکه افزایش می یابد. گره ها ممکن است به پایان برسند. |
| طول کابل در هر بخش | 1000 متر (RG-6) | تضعیف سیگنال خطاهای ارتباطی |
| تکرار کننده ها در هر شبکه | 5 حداکثر | تاخیر سیگنال بی ثباتی شبکه |
| زمان به روز رسانی شبکه (NUT) | 2ms تا 100ms | NUT کوتاه پهنای باند داده موجود را کاهش می دهد. Long NUT پاسخ کنترل را کند می کند. |
| ترمیناتورها | 2 مورد نیاز (هر دو انتها) | بازتاب سیگنال شکست ارتباطی |
انواع کابل های پیشنهادی:
مثال موضوع فیلد:یک مشتری از کابل RG-58 در شبکه ControlNet استفاده کرد. سیستم دارای خطاهای ارتباطی متناوب بود. ماژول ها به طور تصادفی از شبکه خارج می شوند. علت: عدم تطابق امپدانس کابل. رفع: همه کابل ها را با RG-6 تعویض کنید. هر دو انتها خاتمه یافت. ارتباط بلافاصله تثبیت شد.
Allen Bradley 1756-CNB دارای نسخه های فریمور متفاوتی است. نسخههای قدیمیتر ممکن است با نرمافزار جدیدتر RSLogix 5000 کار نکنند. قبل از نصب، سازگاری سیستم عامل را بررسی کنید.
| نسخه سیستم عامل | نسخه RSLogix 5000 سازگار | یادداشت ها |
|---|---|---|
| نسخه 1.x | RSLogix 5000 v10 یا نسخه قبلی | خیلی قدیمی ممکن است با نسخه های جدیدتر کار نکند. |
| نسخه 2.x | RSLogix 5000 v11 تا v15 | سازگاری محدود |
| نسخه 3.x | RSLogix 5000 v16 تا v19 | به طور گسترده استفاده می شود. سازگاری خوب |
| نسخه 4.x | RSLogix 5000 v20 و بالاتر | توصیه می شود. بهترین سازگاری با نرم افزارهای جدید |
کاری که Feimu قبل از ارسال انجام می دهد:
نکته ارتقاء سیستم عامل:سیستم عامل 1756-CNB را نمی توان در این زمینه ارتقا داد. در کارخانه در ماژول سوخته است. تنها راه برای دریافت نسخه جدیدتر خرید یک ماژول با سیستم عامل جدیدتر است. Feimu می تواند به شناسایی نسخه صحیح سیستم شما کمک کند.
1756-CNB دارای دو کلید چرخشی در پنل جلویی است. اینها آدرس گره را تنظیم می کنند. تنظیم صحیح آدرس گره برای عملیات شبکه ضروری است.
تنظیم آدرس گره:
اشتباهات رایج:
تمرین توصیه شده:
1756-CNB دارای چندین LED در پنل جلویی است. اینها اطلاعات وضعیت فوری را بدون پایانه برنامه نویسی ارائه می دهند.
| LED | وضعیت | معنی | اقدام |
|---|---|---|---|
| PWR | سبز | ماژول تغذیه می شود و به طور معمول کار می کند. | هیچ اقدامی لازم نیست |
| PWR | خاموش | بدون برق به ماژول. | قدرت شاسی را بررسی کنید. بررسی کنید که ماژول درج شده باشد. |
| باشه | سبز | ماژول در حال اجرا بدون ایراد | هیچ اقدامی لازم نیست |
| باشه | قرمز | خطای ماژول خرابی سخت افزار یا خطای پیکربندی. | ماژول را دوباره وارد کنید. اگر قرمز باقی ماند، ماژول را جایگزین کنید. |
| باشه | چشمک می زند | ماژول در حالت پیکربندی است. | پیکربندی را از RSLogix 5000 دانلود کنید. |
| CH A | سبز | کانال A فعال است ارتباطات شبکه موجود است. | هیچ اقدامی لازم نیست |
| CH A | زرد | هشدار ارتباطی کانال A. | کابل را چک کنید ترمیناتور را بررسی کنید. سر و صدا را بررسی کنید. |
| CH A | قرمز | خطای ارتباطی کانال A | اتصال کابل را بررسی کنید. خاتمه را بررسی کنید. در صورت آسیب دیدن کابل را تعویض کنید. |
| CH B | همان CH A | وضعیت کانال B | اقدامات مشابه CH A. |
ماژول های Allen Bradley 1756-CNB معمولاً تقلبی می شوند. از این چک ها برای تأیید صحت استفاده کنید.
اگر ماژول LED قرمز OK را پس از پیکربندی مناسب نشان داد، مشکوک به تقلبی باشید. برای تأیید، با فناوری Feimu تماس بگیرید.
فناوری Feimu از شهر جیانگمن، استان گوانگدونگ، چین فعالیت می کند. این شرکت در سال 2005 تاسیس شد و قطعات اتوماسیون را برای مشتریان در بیش از 30 کشور جهان عرضه کرده است.
اطلاعات تماس:
ایمیل: sales@feimutech.com
واتساپ: 13358323579 +86
وب سایت: www.feimuplc.com
زمان پاسخگویی: ظرف 24 ساعت سوالات فنی معمولا در عرض 12 ساعت پاسخ داده می شود. هنگام تماس، شماره سریال ماژول و نسخه سیستم عامل را وارد کنید.
