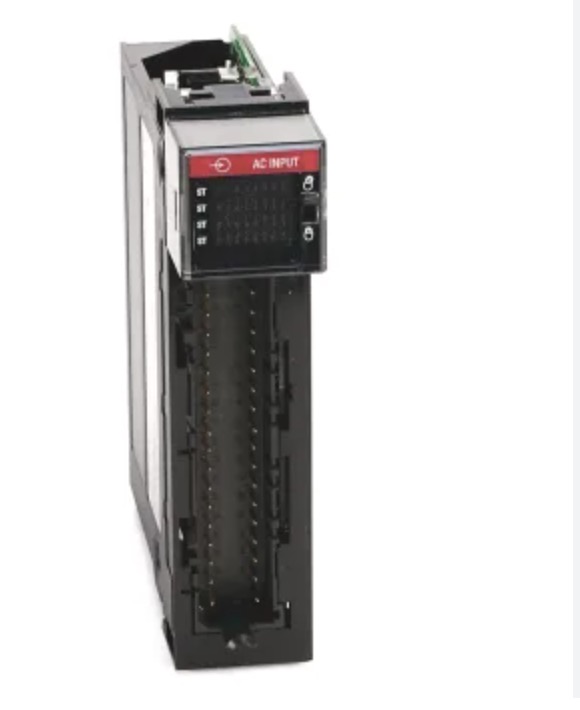

آلن بردلی 1756-IF16

کسب سیگنال آنالوگ صنعتی اغلب چالش‌های عملی مانند سیگنال‌های ضعیف مستعد تداخل، نوسانات خواندن ناشی از تفاوت‌های پتانسیل زمین، مشکلات در انطباق با شرایط عملیاتی متنوع، و اختلالات در سراسر سیستم ناشی از خرابی‌های تک کانال را به همراه دارد. ماژول‌های آنالوگ استاندارد - اغلب با حالت‌های عملیاتی منفرد، مقاومت در برابر تداخل ضعیف و سازگاری محدود محدود می‌شوند - اغلب نمی‌توانند الزامات کنترل تولید دقیق را برآورده کنند. Allen Bradley 1756-IF16 این نقاط درد را از طریق ویژگی هایی مانند سوئیچینگ ورودی چند حالته، پیکربندی کانال مستقل، و محافظ و ایزوله مبتنی بر سخت افزار برطرف می کند و تعادلی بین تطبیق پذیری و عملکرد تخصصی ایجاد می کند.

Feimu Technology با بهره گیری از تجربه گسترده در بخش قطعات یدکی کنترل صنعتی، به جای تولید سخت افزار، بر تامین محصولات اصلی تمرکز دارد. از طریق بازرسی‌های ورودی دقیق، تأیید استاندارد خروجی و پشتیبانی فنی عملی، ما به مشتریان کمک می‌کنیم تا از مسائل رایج تدارکات -مانند کالاهای تقلبی یا نامرغوب، چالش‌های سازگاری و هزینه‌های نگهداری بالا- اجتناب کنند و در عین حال از طیف گسترده‌ای از سناریوها، از جمله یکپارچه‌سازی سیستم جدید، جایگزینی تجهیزات قدیمی، و افزایش ظرفیت سیستم پشتیبانی می‌کنیم.

پارامتر محصول

معماری سخت افزار داخلی و طراحی ضد تداخل

1. تبدیل A/D با دقت بالا برای دریافت سیگنال در سطح پایین

Allen Bradley 1756-IF16 دارای یک تراشه تبدیل A/D با درجه صنعتی و با دقت بالا با الگوریتم های اکتساب بهینه شده برای سیگنال های آنالوگ ضعیف موجود در محیط های صنعتی است. این سیگنال‌های ولتاژ و جریان کم دامنه را که مستعد میرایی هستند، با دقت ضبط می‌کند و اعوجاج و نوسانات مقدار را که اغلب در ماژول‌های استاندارد دیده می‌شود، حذف می‌کند. این دقت اکتساب اساسی را تضمین می کند و آن را برای انواع کاربردهای سنجش و نظارت دقیق مناسب می کند.

2. محافظ و جداسازی جامع برای از بین بردن تداخل الکترومغناطیسی

این ماژول از یک ساختار محافظ و جداسازی دقیق استفاده می کند که به طور فیزیکی کانال های دریافت سیگنال میدان را از مدارهای کنترل منطقی PLC جدا می کند. این جداسازی در سطح سخت‌افزار، تداخل الکترومغناطیسی ناشی از درایوهای فرکانس متغیر (VFD)، موتورهای پرقدرت و نویز خط را مسدود می‌کند و به طور موثر مشکلات رایجی مانند رانش سیگنال آنالوگ و عدم دقت داده‌ها را در محیط‌های عملیاتی پیچیده حل می‌کند.

3. صفحه پشتی ضخیم شده با روکش طلا برای ارتباط پایدار

کانکتور اتوبوس پشتی دارای فرآیند آبکاری طلای ضخیم است که رسانایی عالی، مقاومت در برابر اکسیداسیون و دوام در برابر چرخه های مکرر جفت گیری را ارائه می دهد. برای سازگاری طولانی‌مدت با قفسه‌های ControlLogix طراحی شده است، ارتباط اتوبوس را پایدار نگه می‌دارد، از مشکلات تماس یا قطع ارتباط ناشی از قرار دادن/حذف مکرر یا عملکرد طولانی مدت در قفسه‌های قدیمی جلوگیری می‌کند.

4. حالت های سیم کشی متعدد سازگار با سنسورهای مختلف

یک ماژول واحد با پشتیبانی از حالت های سیم کشی تک سر، دیفرانسیل و پرسرعت، حسگرهای استاندارد، تجهیزات سنجش دوربرد و دستگاه های سیگنال دینامیکی با سرعت بالا را در خود جای می دهد. با شرایط مختلف میدانی بدون تغییرات سخت افزاری سازگار می شود و به طور قابل توجهی تنوع ماژول های یدکی مورد نیاز را کاهش می دهد و به طور موثر فشار موجودی را کاهش می دهد.

سناریوهای کاربردی دقیق برای سه حالت ورودی

1. حالت ورودی تک سر (16 کانال)

مناسب برای برنامه های استاندارد که در آن سنسور و ماژول نقطه مشترکی دارند. این امکان استفاده از تمام 16 کانال جذب را برای حداکثر استفاده از کانال فراهم می کند. در درجه اول برای کنترل فرآیند عمومی و دریافت سیگنال آنالوگ استاندارد (به عنوان مثال، سنسورهای دما) استفاده می شود، این حالت سیم کشی استاندارد برای پروژه های معمول است.

2. حالت ورودی دیفرانسیل (8 کانال)

طراحی شده برای کاربردهایی که شامل اختلاف پتانسیل زمین، فواصل سیم کشی طولانی، یا محیط های پیچیده الکترومغناطیسی است. این به طور موثر تداخل حلقه زمین را حذف می کند و نوسانات خواندن ناشی از انتقال کابل طولانی را برطرف می کند، و آن را برای سنجش دوربرد در فضای باز و نظارت بر تجهیزات در محیط های کارگاهی با نویز بالا ایده آل می کند.

3. حالت ورودی پرسرعت (4 کانال)

این حالت با تمرکز بر نرخ های به روز رسانی سیگنال فوق العاده بالا، به طور خاص برای سیگنال های دینامیکی که به سرعت در حال تغییر هستند طراحی شده است. این نیازهای بلادرنگ سختگیرانه برنامه‌هایی مانند کنترل حرکت و نظارت بر پارامترهای فرآیند با سرعت بالا، اطمینان از همگام‌سازی سیگنال و تأخیر داده‌های صفر در طول عملیات با سرعت بالا را برآورده می‌کند.

پیکربندی نرم افزار و مزایای عملیاتی

1. سازگاری با نرم افزار پیکربندی اصلی

این ماژول از پیکربندی از طریق دو بسته نرم‌افزار رسمی اصلی -RSLogix 5000 و Studio 5000 Logix Designer پشتیبانی می‌کند. این با اکثریت قریب به اتفاق معماری های سیستم ControlLogix بدون نیاز به افزونه های آداپتور اضافی سازگار است، از یکپارچگی یکپارچه و همسویی با برنامه نویسی استاندارد مهندسان و جریان های کاری اشکال زدایی اطمینان حاصل می کند.

2. مستقل، پیکربندی کانال دانه ای

هر کانال امکان پیکربندی مستقل نوع سیگنال، محدوده اندازه گیری، فرکانس فیلتر، آستانه هشدار و پارامترهای کالیبراسیون مقیاس مهندسی را فراهم می کند. این امکان سازگاری متناسب با سنسورها و پارامترهای سیگنال مختلف را بدون نیاز به تنظیمات یکنواخت برای کل واحد فراهم می‌کند و آن را برای پروژه‌های پیچیده شامل انواع سنسورهای ترکیبی ایده‌آل می‌سازد.

3. نرخ نمونه برداری قابل تنظیم برای شرایط عملیاتی خاص

نرخ‌های به‌روزرسانی سیگنال را می‌توان برحسب تقاضا تنظیم کرد، که دارای تنظیمات نمونه‌برداری در زمان واقعی (RTS) است. مهندسان می‌توانند به‌طور انعطاف‌پذیر پارامترها را بر اساس چرخه‌های عملیات تجهیزات میدانی و الزامات دقیق پردازش تنظیم کنند، دقت جمع‌آوری داده‌ها را با کارایی سیستم متعادل کنند تا با طیف گسترده‌ای از سناریوهای کنترلی، از برنامه‌های کاربردی با سرعت بالا تا سرعت پایین، مطابقت داشته باشند.

مورد کاربردی صنعتی در دنیای واقعی

در یک سیستم اتوماسیون تصفیه فاضلاب، Allen-Bradley 1756-IF16 سیگنال های آنالوگ بلادرنگ را از سنسورهای pH میدان گرفته و داده های تبدیل شده با دقت بالا را به ControlLogix PLC منتقل می کند. بر اساس پارامترهای فرآیند از پیش تعیین شده، PLC محاسباتی را برای کنترل خودکار شروع/توقف و فرکانس عملکرد پمپ های دوز انجام می دهد و دقیقاً سطح pH فاضلاب را تنظیم می کند. این فرآیند کنترل حلقه بسته کاملاً خودکار جایگزین روش‌های آزمایش و تنظیم دستی سنتی می‌شود و در نتیجه هزینه‌های کار و نگهداری را کاهش می‌دهد و در عین حال پایداری و استانداردسازی فرآیند تصفیه فاضلاب را به‌طور قابل‌توجهی افزایش می‌دهد.

راهنمای عملیات میدانی و تعمیر و نگهداری استاندارد

1. پروتکل های نگهداری معمولی

ماژول باید در یک کابین کنترل الکتریکی مهر و موم شده و خشک با تمرکز بر محافظت در برابر رطوبت قرار گیرد، زیرا رطوبت در ناحیه ترمینال به راحتی می تواند باعث رانش سیگنال آنالوگ شود. به طور مرتب سفتی پایانه های سیم کشی را بررسی کنید. سیگنال های آنالوگ به مقاومت تماس بسیار حساس هستند و اتصالات شل می تواند مستقیماً منجر به ناهنجاری داده ها و اعوجاج سیگنال شود.

2. تکنیک های عیب یابی کانال

اگر یک کانال دارای ناهنجاری های داده یا خطاهای "خارج از محدوده" باشد، نیازی به تعویض فوری ماژول نیست. در عوض، ابتدا سیم کشی کانال را عوض کنید و پارامترهای پیکربندی نرم افزار را بررسی کنید. بیشتر خطاها از مشکلات حسگر، خطاهای سیم کشی یا عدم تطابق پارامترها ناشی می شود. رد کردن مشکلات جانبی قبل از تشخیص خرابی سخت افزار از هزینه های غیرضروری جایگزینی جلوگیری می کند.

3. الزامات ذخیره سازی طولانی مدت

برای از کار انداختن طولانی مدت، منبع تغذیه را قطع کنید و گرد و غبار را از سطح ماژول پاک کنید. ماژول را در یک کیسه ضد الکتریسیته ساکن و مهر و موم شده قرار دهید و آن را در یک محیط خشک و تحت کنترل دما و عاری از عوامل خورنده و تداخل الکترومغناطیسی قوی نگهداری کنید. این به طور موثر از اکسیداسیون پین و تخریب مدار به دلیل رطوبت جلوگیری می کند و ثبات را برای استقرار آینده تضمین می کند.

انطباق با سیم کشی و مراحل پیکربندی نرم افزار

1. مشخصات انتخاب بلوک ترمینال

Allen Bradley 1756-IF16 دارای بلوک ترمینال نیست. لوازم جانبی 36 پین RTB (بلوک ترمینال قابل جابجایی) باید جداگانه انتخاب شود. مدل‌های سازگار رایج عبارتند از: 1756-TBCH (ترمینال فنری گیره قفس)، که امکان سیم‌کشی سریع بدون پیچ گوشتی را فراهم می‌کند. و 1756-TBS6H (ترمینال گیره پیچ)، مناسب برای کاربردهای سیم کشی صنعتی استاندارد. انتخاب باید بر اساس نیازهای عملیاتی و نگهداری خاص در محل باشد.

2. رویه های سیم کشی استاندارد

برای انتقال سیگنال آنالوگ از کابل های جفت پیچ خورده محافظ استفاده کنید و محافظ کابل را تنها در یک انتهای ماژول به زمین متصل کنید. برای جلوگیری از تداخل مدارهای برق، حداقل فاصله 30 سانتی متری بین کابل های سیگنال آنالوگ و خطوط برق را حفظ کنید. برای اطمینان از اتصالات ایمن و تماس قابل اعتماد، از گیج های سیم بین 0.5 تا 1.5 میلی متر مربع (22 تا 16 AWG) با طول استاندارد 8 تا 10 میلی متر استفاده کنید.

3. گردش کار پیکربندی استاندارد Studio 5000

مرحله 1: ماژول 1756-IF16 را به درخت پیکربندی I/O نرم افزار اضافه کنید. مرحله 2: نوع سیگنال (ولتاژ/جریان) و محدوده اندازه گیری را برای هر کانال انتخاب کنید. مرحله 3: حالت ورودی (تک سر، دیفرانسیل یا پرسرعت) را بر اساس الزامات برنامه پیکربندی کنید. مرحله 4: فیلتر دیجیتال را فعال کنید و آستانه آلارم بالا/پایین را در صورت نیاز تنظیم کنید. مرحله 5: پیکربندی را در کنترلر دانلود کنید و قبل از راه اندازی سیستم بررسی کنید که خوانش کانال طبیعی است.

عیب یابی نشانگر وضعیت LED

1. وضعیت نشانگر PWR (Power).

یک چراغ سبز ثابت نشان دهنده منبع تغذیه معمولی ماژول است. هیچ اقدامی لازم نیست اگر نشانگر خاموش باشد، برق وجود ندارد. وضعیت برق سیستم ControlLogix را بررسی کنید و اتصال صفحه پشتی را از نظر شل بودن یا خطا بررسی کنید.

2. نشانگر وضعیت "OK".

یک چراغ سبز جامد نشان دهنده عملکرد عادی بدون نقص است. یک چراغ قرمز ثابت نشان‌دهنده خرابی سخت‌افزار یا خطای پیکربندی است - برای بازنشانی، چرخه برق را امتحان کنید، اما اگر خطا ادامه داشت، ماژول باید جایگزین شود. یک چراغ چشمک زن نشان می دهد که ماژول در حالت "در انتظار پیکربندی" است. عملکرد عادی را می توان با دانلود برنامه پیکربندی مناسب بازیابی کرد.

3. نشانگرهای وضعیت کانال

یک چراغ سبز جامد نشان دهنده پیکربندی صحیح کانال و دریافت دقیق سیگنال است. یک چراغ قرمز ثابت نشان دهنده سیگنال خارج از محدوده یا یک ناهنجاری کانال است که نیاز به بررسی مرحله به مرحله محدوده سنسور، وضعیت سیم کشی و پارامترهای پیکربندی نرم افزار دارد.

روش های تایید اصالت

1. نمای بیرونی و جزئیات مسکن

واحدهای اصلی دارای محفظه استاندارد سری ControlLogix "greige" (خاکستری-بژ) هستند که با رنگ یکنواخت و روکش صاف و با کیفیت مشخص می شود. تقلبی‌ها اغلب دارای اختلاف رنگ، براقیت غیرعادی سطح یا بافت‌های زمخت هستند. وزن ماژول‌های اصلی تقریباً 0.22 کیلوگرم با توزیع وزن ثابت است، در حالی که نمونه‌های تقلبی معمولاً سبک‌تر هستند و ظاهری ضعیف یا ضعیف دارند.

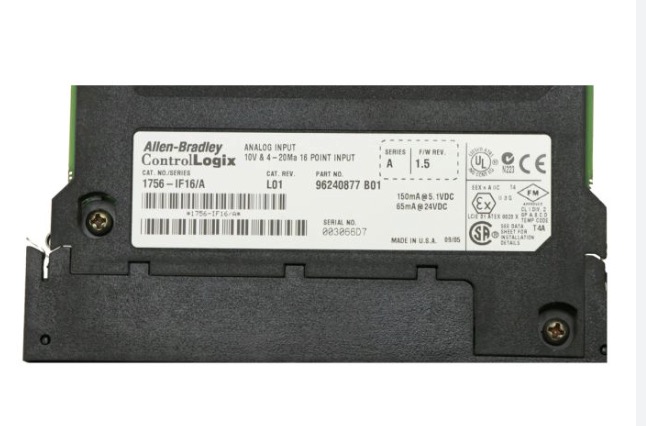

2. برچسب و جزئیات پایانه

برچسب‌های مدل اصلی دارای چاپ شفاف و دائمی با لبه‌های صاف و صاف هستند که پوسته نمی‌شوند. بلوک ترمینال از طرح قابل اتصال خاکستری سازنده اصلی استفاده می کند، با پیچ هایی که به آرامی بدون چسبیدن یا جدا شدن می چرخند. تقلبی ها اغلب از قطعات پلاستیکی ضعیف و سخت افزار فلزی ضعیف استفاده می کنند.

3. جزئیات پین Backplane

پین‌های اصلی پشتی دارای روکش طلای ضخیم هستند و به‌خوبی تراز، صاف و بدون اکسیداسیون یا لکه‌های سیاه هستند. تقلبی ها اغلب از پین های قلع اندود استفاده می کنند که مستعد اکسید شدن و تغییر شکل هستند و در طول زمان منجر به تماس ضعیف می شوند.

مزایای تامین فناوری Feimu

1. تامین معتبر تضمین شده

شرکت ما که در سال 2005 در جیانگمن، گوانگدونگ تاسیس شد، سالها تجربه در صادرات قطعات یدکی کنترل صنعتی دارد. ما مدت‌هاست که قطعات کنترل صنعتی اصیل را از برندهایی مانند Rockwell، Siemens، GE و Schneider به بیش از 30 کشور در سراسر جهان عرضه کرده‌ایم. همه واحدهای Allen-Bradley 1756-IF16 محصولات اصلی کارخانه هستند - عاری از بازسازی، اصلاح یا جعل - و کاملاً قابل ردیابی هستند. 2. آزمایش جامع قبل از حمل و نقل

هر ماژول قبل از حمل و نقل تحت آزمایش سیگنال ولتاژ و جریان واقعی قرار می گیرد. ما صحت اکتساب داده، ثبات ارتباط و عملکردهای هشدار را کانال به کانال تأیید می کنیم. با رعایت دقیق مشخصات فنی OEM، ما از حمل و نقل ماژول هایی با نقص پنهان جلوگیری می کنیم و از ثبات و قابلیت استفاده فوری هنگام نصب اطمینان می دهیم.

3. تحویل سریع از انبار

ما در تمام طول سال موجودی ماژول های آنالوگ سری ControlLogix را نگهداری می کنیم. برای برآورده ساختن تعمیر و نگهداری فوری کارخانه یا الزامات پروژه تسریع شده، ما تأیید سفارش و حمل و نقل در همان روز را پیشنهاد می کنیم، در نتیجه زمان خرابی تجهیزات را به حداقل می رسانیم و از تلفات مرتبط با تاخیر پروژه جلوگیری می کنیم.

4. پشتیبانی فنی متخصص

تیم ما دارای تجربه گسترده ای با سیستم های ControlLogix است که همه چیز را از استانداردهای سیم کشی و پیکربندی نرم افزار تا تعویض حالت و عیب یابی پوشش می دهد. ما می‌توانیم دقیقاً مشکلاتی را که در حین کار با آنها مواجه می‌شویم حل کنیم - مانند قرائت‌های غیرعادی، انتخاب نادرست حالت، خطاهای پیکربندی، و خطاهای سیم‌کشی. ما پاسخگویی به سوالات فنی را ظرف 12 ساعت و تکمیل هماهنگی تجاری ظرف 24 ساعت تضمین می کنیم.

اطلاعات تماس

ایمیل: sales@feimutech.com

واتس اپ: +86 13358323579

وب سایت: www.feimuplc.com

زمان پاسخگویی: سوالات فنی در عرض 12 ساعت. درخواست های تجاری در عرض 24 ساعت.

سوالات متداول

1. آیا ماژول سیگنال های صنعتی استاندارد 4-20mA را پشتیبانی می کند؟

بله. این ماژول به طور بومی با ورودی های جریان 0-20 میلی آمپر سازگار است و می تواند از طریق نرم افزار Studio 5000 پیکربندی شود تا از سیگنال های سنسور صنعتی استاندارد 4-20 میلی آمپر پشتیبانی کند، که آن را کاملاً برای برنامه های معمول جمع آوری داده های آنالوگ میدانی مناسب می کند.

2. آیا ControlLogix 1756-IF16 از Hot Swapping پشتیبانی می کند؟

بله. این سری از تعمیر و نگهداری آنلاین پشتیبانی می کند و امکان حذف و جایگزینی ماژول را بدون خاموش کردن سیستم فراهم می کند - ایده آل برای نگهداری تجهیزات در محیط های تولید مداوم.

3. آیا بلوک های ترمینال همراه خرید ماژول گنجانده شده است؟

خیر. ماژول های ControlLogix و بلوک های ترمینال جداگانه فروخته می شوند. شما باید یک بلوک ترمینال 36 پین سازگار (مانند 1756-TBCH یا 1756-TBS6H) را انتخاب کنید. ما می توانیم مجموعه کامل لوازم جانبی سازگار را عرضه کنیم.

4. آیا در صورت خرابی یک کانال، کانال های باقیمانده می توانند به طور عادی کار کنند؟

ادامه عملیات توصیه نمی شود. خرابی تک کانال عملکرد کلی جداسازی ماژول را به خطر می اندازد و خطرات اتصال کوتاه داخلی و تداخل سیگنال را ایجاد می کند. این می تواند بر دقت جذب کانال های دیگر تأثیر بگذارد یا حتی باعث خرابی کامل سیستم شود. بنابراین، ماژول باید به سرعت جایگزین شود تا از پایداری سیستم اطمینان حاصل شود.
