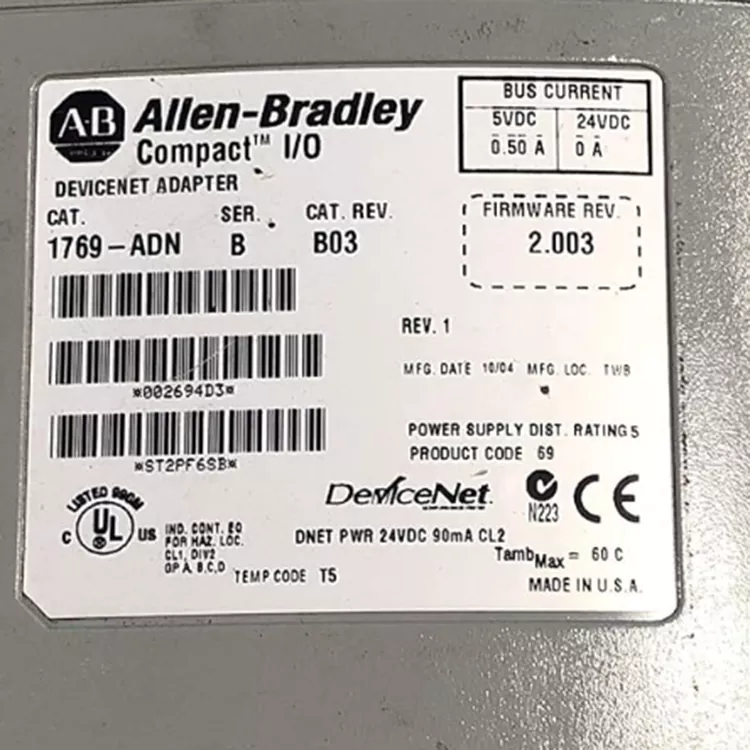

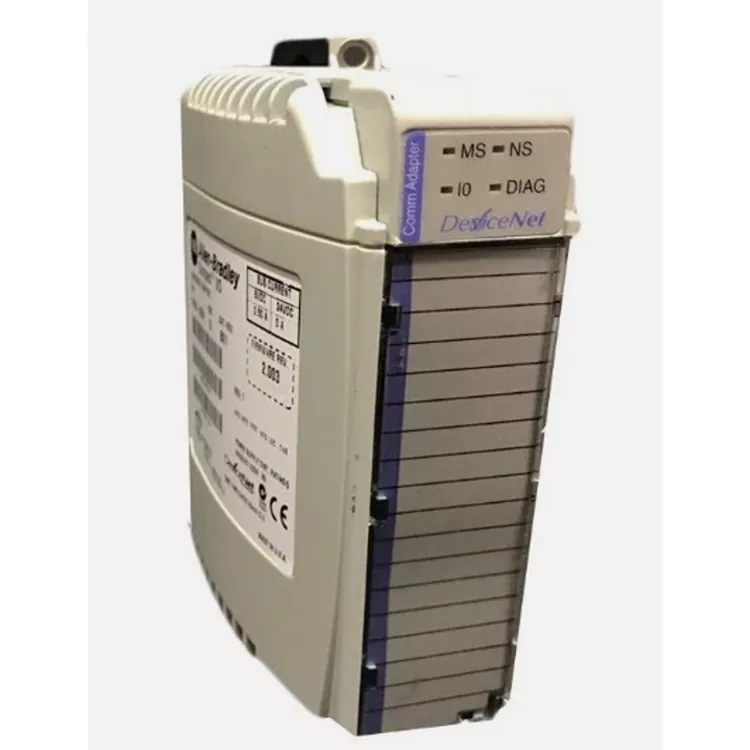

Allen Bradley 1769 ADN آداپتور ارتباطی اصلی سیستم ورودی/خروجی AB Compact است که مسئول اتصال پایدار کل ایستگاه‌های ورودی/خروجی 1769 به گذرگاه DeviceNet است. یک ماژول منفرد می تواند تا 30 بسط ماژول ورودی/خروجی را پشتیبانی کند و از چندین نرخ باود ارتباطی پشتیبانی می کند. این دارای قابلیت های ضد تداخل قوی است و به طور گسترده در تولید جهانی خودرو، بسته بندی، لجستیک، صنایع سبک و سایر خطوط تولید اتوماسیون قدیمی موجود استفاده می شود. Feimu Technology به‌عنوان یک تامین‌کننده حرفه‌ای که عمیقاً در بازار قطعات یدکی کنترل صنعتی در خارج از کشور ریشه دارد، آزمایش اتصال اتوبوس، تست استرس پایداری ارتباطات و تشخیص پیری پورت را برای همه ماژول‌های ورودی به انبار انجام داده است. برای از بین بردن خطرات رایج مانند از دست دادن بسته های شبکه و قطع ارتباط فلش ​​ارتباط، به شدت مشکلات پنهان را برای تعمیر و تعمیر ماژول های مونتاژ بررسی می کند. کیفیت ماژول واقعی است، عملکرد پایدار است، و کاملاً با پیکربندی سیستم اصلی سازگار است. مشتریان خارج از کشور می توانند مستقیماً بدون نیاز به برنامه ریزی مجدد و اشکال زدایی آن را جایگزین و نصب کنند.

مزایای اصلی

رابط شبکه DeviceNet: قابلیت ارتباط DeviceNet را برای سیستم 1769 Compact I/O فراهم می کند.

ظرفیت ورودی/خروجی توسعه: می‌تواند چندین ماژول ورودی/خروجی سری 1769 را متصل کند، مناسب برای برنامه‌های I/O توزیع شده.

ادغام آسان سیستم: مناسب برای استفاده با سیستم های کنترل CompactLogix و شبکه های DeviceNet.

کاربرد زمینه صنعتی: مناسب برای تولید، بسته بندی، حمل و نقل مواد و سناریوهای اتوماسیون تجهیزات.

ارزش نگهداری بالا: می تواند به عنوان یک قطعه یدکی آداپتور ارتباطی برای سیستم های قدیمی CompactLogix که هنوز از معماری DeviceNet استفاده می کنند استفاده شود.

ساختار داخلی

Allen Bradley 1769 ADN به عنوان یک آداپتور DeviceNet، عمدتاً از رابط‌های ارتباطی، مدارهای کنترل پردازش، رابط‌های اتوبوس ورودی/خروجی، منبع تغذیه و مدارهای حفاظتی تشکیل شده است. همه قطعات با هم کار می کنند تا تبادل داده بین شبکه DeviceNet و سیستم 1769 Compact I/O را کامل کنند.

روند کار:

شبکه DeviceNet → رابط ارتباطی → مدار پروتکل/کنترل → گذرگاه I/O 1769 → ماژول I/O → تجهیزات میدانی

پارامترهای مهم

سوالات متداول

Q1. چگونه تشخیص دهیم که آیا به درستی کار می کند؟

می توانید برای بررسی وضعیت دستگاه، چراغ نشانگر وضعیت ماژول را مشاهده کنید و سپس ارتباطات شبکه DeviceNet، تبادل داده ورودی/خروجی و اطلاعات تشخیصی را در سمت کنترلر بررسی کنید.

Q2. آیا به CPU CompactLogix تعلق دارد؟

خیر. Allen Bradley 1769 ADN یک آداپتور ارتباطی است و برنامه اصلی PLC را اجرا نمی‌کند. عمدتاً مبادله داده را بین شبکه DeviceNet و سیستم I/O 1769 انجام می دهد.

Q3. چه شبکه های ارتباطی پشتیبانی می شوند؟

عمدتاً از شبکه DeviceNet پشتیبانی می کند و می تواند به عنوان یک دستگاه آداپتور I/O در شبکه DeviceNet استفاده شود.

Q4. چگونه با ماژول I/O 1769 ارتباط برقرار کنیم؟

A: آداپتور داده ها را با ماژول I/O نصب شده در سیستم از طریق گذرگاه محلی 1769 Compact I/O مبادله می کند و سپس از طریق شبکه DeviceNet با سیستم کنترل سطح بالا ارتباط برقرار می کند.

Q5. در صورت خرابی ارتباط چه مواردی را باید بررسی کرد؟

تمرکز بر منبع تغذیه DeviceNet، کابل شبکه، آدرس گره، نرخ باود، پایانه های شبکه، کانکتورها و وضعیت نصب ماژول I/O 1769.

فرآیند بازرسی

1. بررسی ظاهر ← بررسی کنید که آیا پوسته، رابط ها، پیچ ها و برچسب ها در شرایط خوبی هستند یا خیر.

2. بررسی مدل ← تأیید کنید که مدل پلاک نام، سری و سایر اطلاعات با سفارش مطابقت دارند.

3. تست برق ← چراغ نشانگر و وضعیت کارکرد ماژول را بررسی کنید.

4. تست ارتباط ← برای تأیید اینکه ارتباطات و تبادل داده ورودی/خروجی عادی است، به شبکه DeviceNet دسترسی پیدا کنید.

5. تأیید نرم افزار → از نرم افزار Rockwell برای بررسی شناسایی و وضعیت خطای تجهیزات استفاده کنید.

6. نتایج را ثبت کنید ← از شی مواد، پلاک نام و فرآیند آزمایش عکس بگیرید، پرونده بازرسی را تشکیل دهید و کالا را برای تحویل بسته بندی کنید.

چرا ما را انتخاب کنید

خرید قطعات یدکی اتوماسیون جهانی منسوخ شده، پرواز برای تولید کمیاب اصلی ماژول ارتباطی علم و فناوری منبع اصلی، قاطعانه به کپی‌ها و کالاهای مرمت شده پایان داده است. هر مورد می تواند سوابق کامل تست بازرسی کیفیت را ارائه دهد، کانال های متعدد لجستیک بین المللی را پشتیبانی می کند و می تواند با مجموعه کاملی از اسناد گمرکی تجارت خارجی همراه باشد. با سالها تجربه تامین پروژه های خارج از کشور، با استانداردهای تهیه قطعات یدکی کارخانه های خارج از کشور و فرآیندهای بررسی آشنا است. در عین حال، کمک های فنی از راه دور را ارائه می دهد، به سرعت به خرابی های اضطراری تجهیزات خارج از کشور پاسخ می دهد و زمان خرابی و تلفات تولید را تا حد زیادی به حداقل می رساند.

فرآیند نصب

1. اعتبارسنجی سیستم ← بررسی کنید که ماژول های آلن بردلی 1769 ADN، 1769 I/O و پیکربندی شبکه DeviceNet مطابقت دارند.

2. نصب خاموش ← برق سیستم را خاموش کنید و 1769 ADN را به درستی روی سیستم I/O 1769 نصب کنید.

3. شبکه را وصل کنید ← کابل ارتباطی DeviceNet و منبع تغذیه شبکه را در صورت نیاز وصل کنید.

4. اتصال را بررسی کنید تا مطمئن شوید که سگک کارت ماژول، کانکتورها و خط ارتباطی محکم هستند.

5. بررسی روشن شدن ← برق را روشن کنید، ببینید که آیا نشانگر وضعیت عادی است یا خیر.

6. پیکربندی گره DeviceNet ارتباطی - > پارامترهای پیکربندی، و کنترلر را با آداپتور بررسی کنید.

7. تست‌های عملکردی برای بررسی عادی بودن تبادل داده‌های ورودی/خروجی، تایید کرد که سیستم پس از استفاده پایدار کار می‌کند.
