آلن بردلی 1769 IF4I

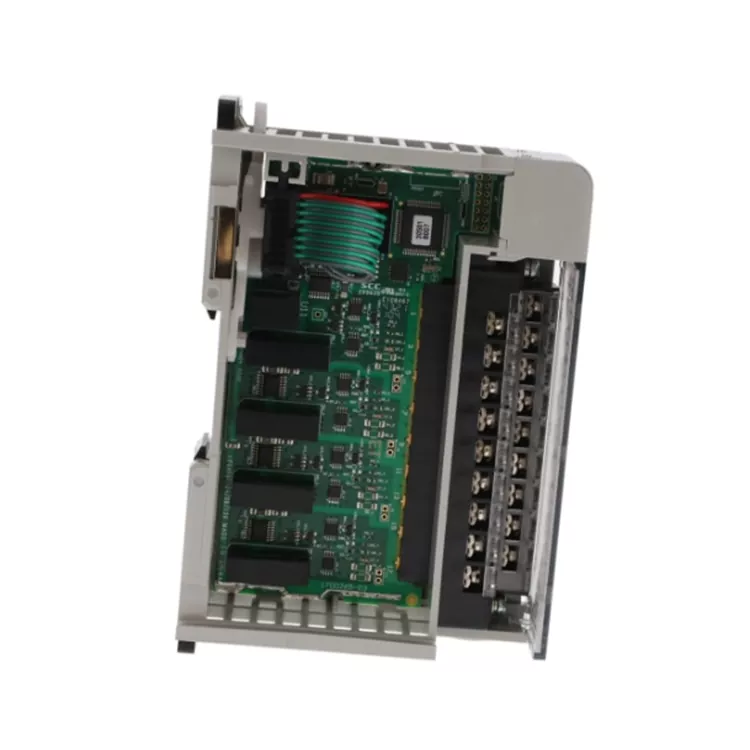

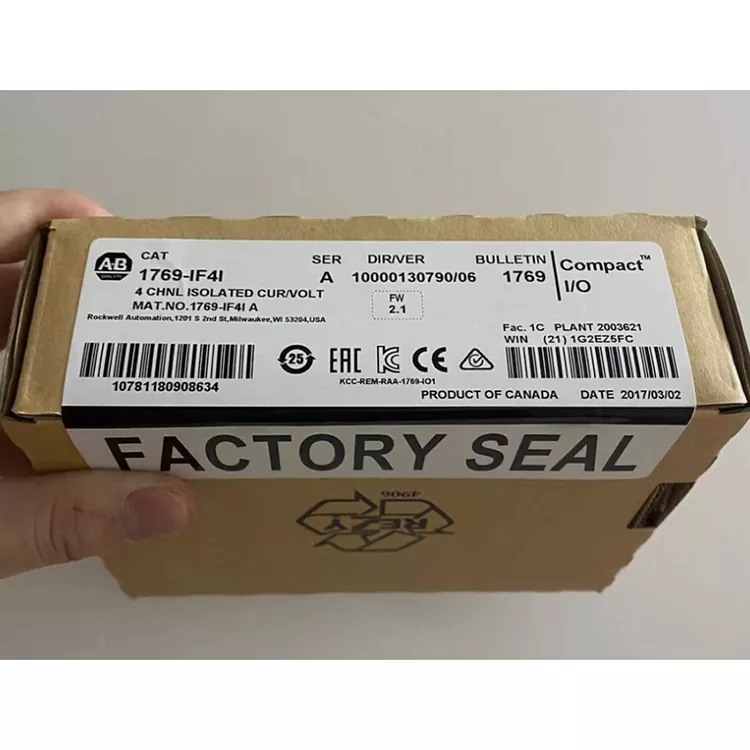

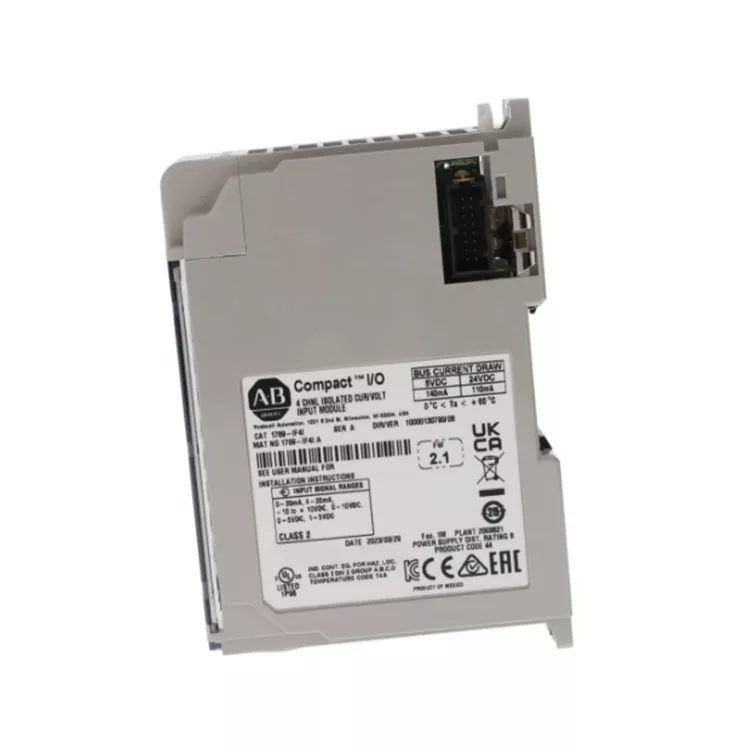

Allen Bradley 1769 IF4I یک ماژول ورودی آنالوگ 4 کاناله از نوع جریان است که سیگنال‌های سنسور 4-20 میلی آمپر را دریافت می‌کند. این عمدتا برای جمع آوری سیگنال های سطح مایع، فشار و جریان استفاده می شود و به طور گسترده در تصفیه آب خارج از کشور، شیمیایی و تولید تجهیزات اتوماسیون قدیمی استفاده می شود. Feimu Technology، به‌عنوان یک تامین‌کننده حرفه‌ای که بازارهای خارج از کشور را هدف قرار می‌دهد، آزمایش‌های دقت نمونه‌گیری را در هر کانال از ماژول انجام می‌دهد، تشخیص آنلاین باس هواپیمای پشتی را انجام می‌دهد، محصولات معیوب با جابجایی کانال و آن‌هایی که نیاز به تعمیر و نگهداری یا نوسازی دارند را غربال می‌کند، و امکان جایگزینی مستقیم در بدو ورود را برای رفع نیازهای تعمیر فوری کارخانه‌های خارج از کشور فراهم می‌کند.

مراحل نصب:

1. تایید سیستم

سازگاری Allen Bradley 1769 IF4I با سیستم کنترل CompactLogix 1769 و الزامات پیکربندی I/O را تأیید کنید.

2. منبع تغذیه را قطع کنید

منبع تغذیه، PLC و سیستم ورودی/خروجی را خاموش کنید تا از آسیب به تجهیزات نصب الکتریکی جلوگیری کنید.

3. محل نصب را تعیین کنید

طبق برنامه ریزی سیستم کنترل، ماژول در محل گروه ماژول I/O 1769 نصب می شود.

4. ماژول نصب شده است

کانکتور اتوبوس 1769 را تراز کنید، ماژول را در ماژول مجاور قرار دهید و سگک را قفل کنید تا مطمئن شوید که اتصال ایمن است.

5. سیم کشی سیگنال

صحنه را با توجه به تعریف ترمینال 4 ~ 20 ma / 0 ~ 20 ma سیگنال جریان وصل کنید، تایید کرد که قطبیت و زمین محافظ درست است.

6. پیکربندی نرم افزار

1769 IF4I را به RSLogix 5000 / Studio 5000 اضافه کنید و محدوده ورودی، پارامترهای کانال و تنظیمات فیلتر را تنظیم کنید.

7. روشن شدن سیستم

منبع تغذیه را بازیابی کنید، چراغ های نشانگر وضعیت ماژول و اطلاعات تشخیصی کنترلر را بررسی کنید.

8. بررسی سیگنال

مقدار خوانده شده سیگنال جریان ورودی استاندارد، تأیید PLC با ورودی واقعی مطابقت دارد، اشکال زدایی را تمام کنید.

مزایای اصلی

اکتساب آنالوگ با دقت بالا: از سیگنال های جریان 4 ~ 20 میلی آمپر صنعتی که معمولاً استفاده می شود پشتیبانی می کند، ثبات اندازه گیری را بهبود می بخشد.

4 کانال ورودی مستقل: الزامات نظارت بر چند دستگاه و چند پارامتر را همزمان برآورده کنید.

توانایی ضد تداخل قوی: مناسب برای محیط های پیچیده الکتریکی در سایت های صنعتی.

پیکربندی انعطاف پذیر: پشتیبانی از تنظیمات محدوده ورودی مختلف برای تسهیل یکپارچه سازی سیستم.

اتصال بدون درز CompactLogix: مستقیماً روی سیستم های ورودی/خروجی 1769 نصب می شود و پیچیدگی سیم کشی را کاهش می دهد.

پارامترهای کلیدی

چرا ما را انتخاب کنید

Feimu تکنولوژی قطعات یدکی کنترل صنعتی کمیاب را که توسط Rockwell متوقف شده بود به بازار جهانی عرضه می‌کند. منابع تامین ماژول‌های کمیت آنالوگ فعلی Allen Bradley 1769 IF4I را کاملاً انتخاب می‌کند و ماژول‌های بازسازی‌شده و تعمیر شده با تضعیف نمونه‌برداری یا نقص کانال را حذف می‌کند. قبل از ارسال هر ماژول، تمام بررسی‌های صحت کانال و تست‌های پایداری صفحه پشتی تکمیل می‌شوند تا از خطاهای پنهان مانند خواندن رانش و جمع‌آوری غیرعادی جلوگیری شود. سوابق کامل آزمون ارائه شده است. این راه حل های مختلف لجستیک بین المللی را پشتیبانی می کند و می تواند مجموعه کاملی از اسناد گمرکی تجارت خارجی را ارائه دهد. با مشکلات نگهداری تجهیزات قدیمی ورودی/خروجی Compact در خارج از کشور آشنا است، می‌تواند کمک فنی اولیه را برای رسیدگی به مشکلات در محل مربوط به جمع‌آوری مقدار آنالوگ و کاهش تلفات تولید ناشی از خرابی برنامه‌ریزی نشده ارائه دهد.

سوالات متداول

Q1. کدام دستگاه ها را می توان متصل کرد؟

ترانسمیترهای فشار؛

دبی متر؛

سنسورهای سطح؛

فرستنده دما؛

ابزارهای تشخیص صنعتی و سایر دستگاه هایی که سیگنال های جریان را خروجی می کنند.

Q2. دلایل خواندن غیر طبیعی سیگنال های 4-20 میلی آمپر چیست؟

اتصال معکوس خط سیگنال؛

منبع تغذیه غیر طبیعی سنسور؛

پیکربندی نادرست محدوده ورودی؛

پایانه های اتصال شل؛

تداخل الکترومغناطیسی

Q3. اگر PLC نتواند تشخیص دهد چگونه رفتار کنیم؟

بررسی کنید که آیا ماژول به درستی نصب شده است.

اطمینان حاصل کنید که اتصال اتوبوس 1769 عادی است.

پیکربندی Studio 5000 / RSLogix 5000 را بررسی کنید.

مشاهده اطلاعات خطای کنترلر

Q4. چگونه دقت اندازه گیری را افزایش دهیم؟

از یک منبع سیگنال پایدار 4-20 میلی آمپر استفاده کنید.

محدوده ورودی را به درستی تنظیم کنید.

از کابل های محافظ استفاده کنید.

در زمین‌سازی در محل کار خوبی انجام دهید.

پارامترهای فیلتر را با توجه به نیازهای موجود در سایت تنظیم کنید.

Q5. آیا منبع تغذیه جداگانه لازم است؟

این ماژول توسط صفحه پشتی سیستم CompactLogix 1769 تغذیه می شود. سیگنال های آنالوگ در محل باید توسط تجهیزات خارجی ارائه شود.

فیلدهای کاربردی

1. سیستم کنترل فرآیند

مجموعه سیگنال های فشار، جریان و سطح.

نظارت بر زمان واقعی فرآیند تولید.

2. خط تولید خودکار

مجموعه سیگنال های بازخورد سنسور.

برای تشخیص وضعیت تجهیزات و کنترل حلقه بسته استفاده می شود.

3. صنعت تصفیه آب و انرژی

نظارت بر فشار، جریان و پارامترهای الکتریکی؛

تحقق مدیریت خودکار.

4. تجهیزات مکانیکی

مجموعه سیگنال های مبدل دما و فشار؛

برای تجزیه و تحلیل وضعیت عملکرد تجهیزات استفاده می شود.

5. پروژه نوسازی صنعتی

تعویض ماژول های ورودی آنالوگ قدیمی

بهبود قابلیت جمع آوری داده ها در سیستم CompactLogix.

موارد و نظرات مشتریان

نمونه‌برداری ماژول آلن برادلی 1769 IF4I در کارخانه آب شیمیایی خارج از کشور، انحرافات، خواندن ناپایدار جریان و داده‌های سطح، و ناتوانی در اجرای عادی تنظیم فرآیند را نشان داد. مشتری ماژول اصلی واجد شرایط را از Faimu Technology خریداری کرد، تحویل مرزی و جایگزینی را تکمیل کرد. نمونه برداری از هر کانال به حالت دقیق و پایدار بازگشت و تجهیزات تولید عادی خود را از سر گرفتند.

بررسی مشتری: یافتن یک ماژول کمیت آنالوگ فعلی با کیفیت خوب بسیار دشوار است. پس از دریافت مستقیماً آن را نصب و استفاده کردیم که به ما کمک کرد تا مشکل نمونه گیری نادرست داده ها را حل کنیم.
