جنرال الکتریک Fanuc IC693ALG220

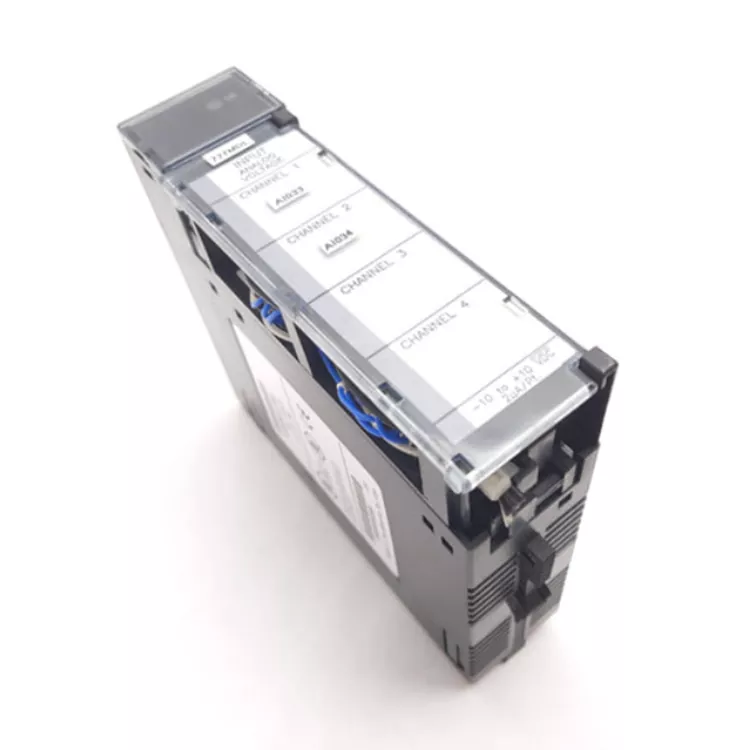

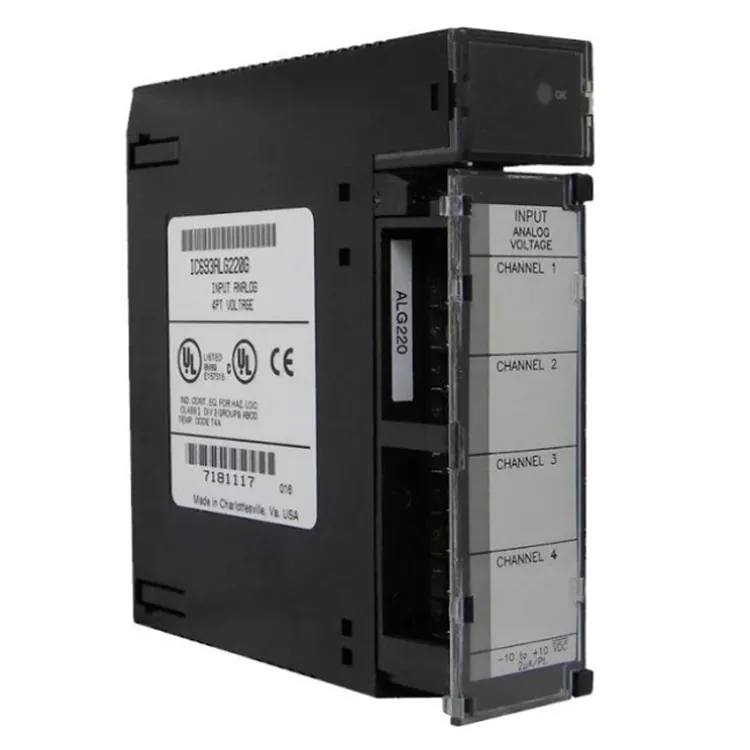

GE Fanuc IC693ALG220 یک ماژول ورودی آنالوگ 4 کاناله از نوع ولتاژ است که به طور خاص برای سری 90-30 PLC طراحی شده است. مجهز به واحد تبدیل آنالوگ به دیجیتال 12 بیتی با دقت بالا و طراحی فیلتر سخت افزاری 17 هرتز است که این ماژول را قادر می سازد تا سیگنال های ولتاژ و جریان آنالوگ را از سایت های صنعتی به طور دقیق جمع آوری کند.

این ماژول دارای مزایایی مانند دقت بالا، پایداری بالا و قابلیت های ضد تداخل قوی است. این ویژگی‌ها باعث می‌شود که آن را به طور گسترده در سناریوهایی مانند مهندسی شیمی، ماشین‌آلات، HVAC و خطوط تولید خودکار مورد استفاده قرار دهد و قادر به جمع‌آوری دقیق سیگنال‌های حسگر آنالوگ صنعتی مختلف مانند فشار، سطح مایع، دما، جابجایی و بازخورد فرکانس باشد و نیازهای نظارت بر سیگنال اکثر سیستم‌های اتوماسیون کوچک و متوسط ​​را برآورده کند.

اگر به یک راه حل جمع آوری کمیت آنالوگ صنعتی با چگالی بالا و بالغ و قابل اعتماد نیاز دارید، لطفاً با فناوری Feimu تماس بگیرید. ما کالاهای موجود را داریم و می توانیم آنها را به شما عرضه کنیم.

مزایای محصول

GE Fanuc IC693ALG220 به عنوان یک ماژول ورودی آنالوگ 4 کاناله از نوع ولتاژ دارای مزایای زیر است:

1. پایداری بالا: دارای عایق الکتریکی 1500VAC است که به طور موثر در برابر حلقه های زمین و تداخل افزایش مقاومت می کند. مطابق با استانداردهای EMC صنعتی و لرزه ای است، از عملیات دمای گسترده پشتیبانی می کند و برای محیط های صنعتی پیچیده و سخت مناسب است.

2. سازگاری گسترده: مجهز به ADC 12 بیتی برای تبدیل آنالوگ به دیجیتال با دقت بالا، فیلتر سخت افزاری داخلی است، در برابر تداخل فرکانس بالا مقاوم است و خطی بودن عالی دارد. از سیگنال های ولتاژ -10 تا + 10 ولت پشتیبانی می کند و مقاومت خارجی می تواند با فرستنده های جهانی 4-20 میلی آمپر سازگار باشد که برای اکثر سناریوهای کسب کمیت آنالوگ صنعتی مناسب است.

3. بدون نگرانی از تعویض: دارای مستندات فنی و موارد کاربردی غنی، مناسب برای تعمیر تجهیزات قدیمی، ارتقاء سیستم و سناریوهای تعویض قطعات یدکی، با کاربردی بسیار قوی.

4. سازگاری بالا: با PLC های سری GE 90-30 سازگار است، با ردپای کوچک در هر شکاف، کالیبراسیون کارخانه بدون اشکال زدایی است، برنامه نویسی و سیم کشی ساده است و می توان آن را به سرعت مورد استفاده قرار داد.

فیلدهای کاربردی

در سایت های صنعتی، دریافت سیگنال آنالوگ حسگرهای مختلف به طور گسترده در زمینه هایی مانند تجهیزات مکانیکی، مهندسی شیمی، تصفیه آب، HVAC، تجهیزات قدیمی متالورژی و خطوط تولید خودکار استفاده می شود.

این می تواند سیگنال ها را از فرستنده های فشار، سطح مایع، دما، جابجایی، سرعت جریان و غیره جمع آوری کند و همچنین می تواند سیگنال های ولتاژ آنالوگ از 10 ولت تا + 10 ولت را از مبدل های فرکانس و پتانسیومتر دریافت کند. این به طور گسترده ای در نظارت بر وضعیت تجهیزات، جمع آوری داده های فرآیند، نظارت بر پارامترهای فرآیند، و پروژه های نوسازی سیستم های اتوماسیون قدیمی برای قطعات یدکی GE Fanuc IC693ALG220 استفاده می شود.

فناوری / فرآیند

GE Fanuc IC693ALG220 با استفاده از فناوری کارت برد صنعتی تولید شده است. این از PCB چند لایه استفاده می کند که می تواند دماهای بالا و پایین را تحمل کند، با سیم کشی مجزا برای مدارهای آنالوگ و دیجیتال و پوشش ضد خوردگی سه لایه. این دستگاه اجزای دریفت با دمای پایین و با دقت بالا را انتخاب می کند، مجهز به مدارهای فیلتر سخت افزاری است و کالیبراسیون نقطه صفر و بهره را در کارخانه تکمیل کرده است.

مجهز به یک دستگاه ایزولاسیون 1500VAC برای رسیدن به ایزوله بین سمت سیگنال و سمت منطقی است. همچنین با گیره های تقویت شده و پایانه های فشار دهنده پیچ برای مقاومت در برابر ضربه و ضد شل شدن جفت شده است. کل دستگاه چندین آزمایش کارخانه از جمله چرخه دمای بالا و پایین، مقاومت در برابر فشار، دقت و EMC را پشت سر گذاشته است.

این محصول یک مدل متوقف شده است و از فناوری مدرن نصب سطحی با چگالی بالا برخوردار نیست. دریافت سیگنال فعلی به یک مقاومت خارجی 250Ω نیاز دارد.

پارامترها

آنچه فیمو انجام می دهد

Feimu Technology ماژول های تست نشده را ارسال نمی کند. هر IC693ALG220 قبل از خروج از انبار ما مراحل تأیید زیر را طی می کند.

بازرسی بصری: رنگ پانل بررسی شده است. برچسب‌ها تأیید شد. پیچ های بلوک ترمینال برای عملکرد صاف بازرسی شده است.

تست روشن: ماژول نصب شده در شاسی آزمایشی سری 90-30. ماژول شناسایی شده توسط PLC.

تست کانال: همه 4 کانال با سیگنال های ولتاژ ± 10 ولت تست شده اند. خوانش ها برای صحت تأیید شده اند.

تست جداسازی: انزوا 1500VAC بین سمت میدان و سمت منطق تایید شده است.

تست LED: LEDهای وضعیت ماژول برای عملکرد صحیح بررسی شدند.

بسته بندی: ماژول در کیسه ضد الکتریسیته ساکن قرار داده شده است. در کارتن با روکش فوم بسته شده است. دارای برچسب شماره ماژول و تاریخ آزمون.

سوالات متداول

Q1: محدوده دمای کار چیست؟ آیا می توان از آن در کابینت با دمای بالا استفاده کرد؟

دمای کارکرد: 25℃~+70℃. دمای داخلی کابینت نباید بیش از 70 درجه سانتیگراد باشد. دمای بیش از حد باعث کاهش دقت نمونه برداری می شود.

Q2: آیا کانال ها از یکدیگر جدا هستند؟

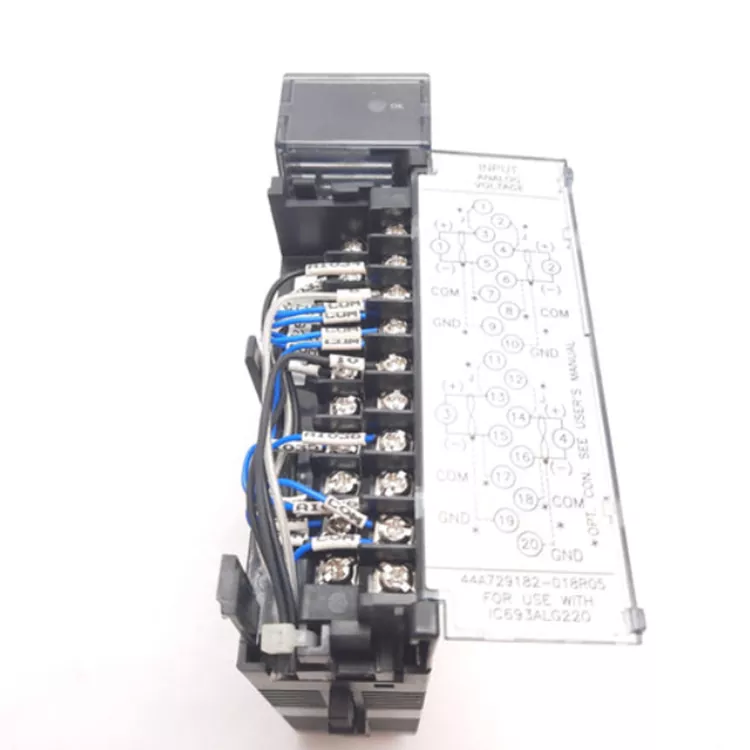

هیچ ایزوله ای بین کانال ها وجود ندارد. فقط سمت سیگنال میدان و سمت منطقی برد PLC دارای ایزوله 1500VAC است. چندین کانال یک ترمینال COM مشترک را به اشتراک می گذارند.

Q3: آیا ماژول ها به جامپرهای تنظیم سخت افزار نیاز دارند؟

IC693ALG220 هیچ جامپر سخت افزاری ندارد. حالت های ولتاژ و جریان به طور کامل از طریق سیم کشی خارجی و مقاومت های خارجی به دست می آیند. بدنه ماژول فاقد دیپ سوئیچ است.

Q4: لایه های محافظ چند فرستنده چگونه مدیریت می شوند؟ آیا باید در دو انتها به زمین متصل شوند یا فقط در یک انتها؟

برای کابل های محافظ سیگنال آنالوگ، توصیه می شود که در یک انتها زمین شوند. لایه محافظ فقط باید در سمت فرستنده زمین شود و لایه محافظ در سمت ماژول باید شناور بماند. زمین در هر دو انتها به راحتی یک حلقه زمین را تشکیل می دهد و باعث رانش و نوسان مقادیر می شود.
