فیموبه خریداران اتوماسیون صنعتی کمک می‌کند تا اجزای ضروری سیستم کنترل، از جملهآلن بردلی 1785-ENETماژول رابط اترنت، طراحی شده برای افزودن قابلیت های ارتباطی اترنت به کنترلرهای سازگار PLC-5. درک مشخصات، الزامات نصب و سازگاری آن برای حفظ ارتباطات قابل اعتماد در محیط‌های اتوماسیون قدیمی ضروری است.

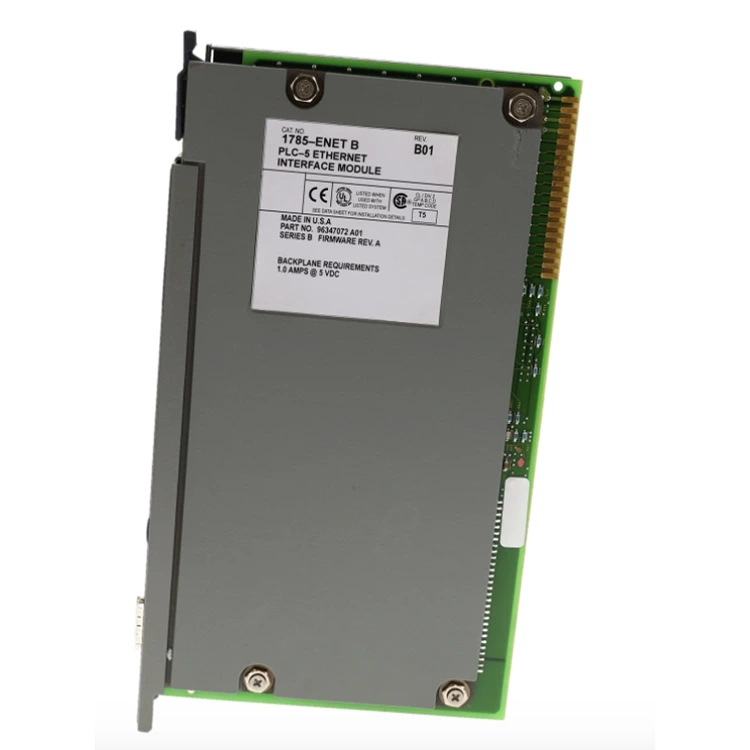

آلن بردلی 1785-ENET یک ماژول رابط اترنت است که برای سیستم های کنترل PLC-5 سازگار Allen-Bradley توسعه یافته است. این امکان برقراری ارتباط بین کنترلرهای پشتیبانی شده و رایانه های میزبان را از طریق اترنت TCP/IP فراهم می کند و به تأسیسات صنعتی کمک می کند تا تجهیزات قدیمی را با سیستم های نظارتی و ایستگاه های کاری مهندسی یکپارچه کنند. این راهنما اصول عملیاتی، ویژگی‌های اصلی، مشخصات فنی، سناریوهای کاربردی، ملاحظات نصب، و بررسی‌های خرید را توضیح می‌دهد. از آنجایی که سازنده این ماژول را در سال 2017 متوقف کرد، خریداران باید قبل از ثبت سفارش به اصالت محصول، بازبینی سخت افزار، سازگاری و در دسترس بودن پشتیبانی فنی توجه ویژه ای داشته باشند.
آلن بردلی 1785-ENET یک ماژول رابط اترنت PLC-5 از خانواده محصولات Allen-Bradley است که با Rockwell Automation مرتبط است. هدف اصلی آن ارائه قابلیت‌های ارتباطی اترنت برای پردازنده‌های پشتیبانی‌شده PLC-5 است که به تجهیزات کنترل صنعتی اجازه می‌دهد تا داده‌ها را با سایر کنترل‌کننده‌ها و رایانه‌های میزبان از طریق شبکه TCP/IP مبادله کنند.
در تأسیسات تولیدی مستقر، کنترل‌کننده‌های PLC-5 ممکن است هنوز فرآیندهای تولید ضروری را اجرا کنند. جایگزینی یک پلت فرم کنترل کامل می تواند شامل کارهای مهندسی قابل توجه، هزینه های تجهیزات، زمان خرابی و الزامات اعتبار سنجی باشد. بنابراین افزودن یک رابط ارتباطی سازگار می‌تواند یک گزینه عملی باشد زمانی که یک سیستم موجود به اتصال شبکه نیاز دارد و ادامه عملیات در اولویت است.
1785-ENET برای اتصال به یک پردازنده PLC-5 سازگار با استفاده از یک آرایش اتصال اختصاصی طراحی شده است. به جای اینکه به عنوان یک آداپتور اترنت مستقل معمولی در صفحه پشتی I/O 1771 عمل کند، از طریق کانال پردازنده 3A ارتباط برقرار می کند.
با توجه به اطلاعات محصول سازنده، این ماژول در 18 مه 2017 متوقف شد. در نتیجه، به‌خصوص به تعمیر و نگهداری سیستم قدیمی، تعویض قطعات یدکی و نصب‌های موجود PLC-5 مربوط می‌شود تا پروژه‌های اتوماسیون جدید که به پلتفرم نسل فعلی نیاز دارند.
برای جزئیات فنی بیشتر، به صفحه رسمی محصول 1785-ENET و راهنمای کاربر PLC-5 Ethernet Interface Module مراجعه کنید.
این ماژول یک مسیر ارتباطی اترنت برای پردازنده های پشتیبانی شده PLC-5 فراهم می کند. این به کنترل کننده اجازه می دهد تا اطلاعات را با رایانه های میزبان سازگار و سایر تجهیزات کنترل شبکه ای بدون نیاز به جایگزینی فوری کل معماری اتوماسیون مبادله کند.
شبکه TCP/IP از ارتباط بین کنترلرهای صنعتی و برنامه های کاربردی مبتنی بر کامپیوتر پشتیبانی می کند. بسته به پیکربندی سیستم و سازگاری نرم افزار، مهندسان می توانند از رابط ارتباطی برای پیام های کنترل کننده، دسترسی به داده ها، تشخیص و عملکردهای نظارتی انتخاب شده استفاده کنند.
کارخانه های قدیمی اغلب کنترل کننده های قابل برنامه ریزی، رابط های اپراتور، ایستگاه های کاری مهندسی و برنامه های نظارتی را ترکیب می کنند. 1785-ENET می تواند به اتصال تجهیزات پشتیبانی شده PLC-5 به یک زیرساخت مبتنی بر اترنت و در عین حال حفظ فرآیندهای کنترل تعیین شده کمک کند.
مستندات فنی سازنده، پشتیبانی از حداکثر 64 اتصال همزمان در هر ماژول را فهرست می کند. ظرفیت واقعی ارتباط موجود برای یک برنامه کاربردی به طراحی شبکه، پیکربندی کنترلر، نرم افزار و نیازهای دستگاه های متصل بستگی دارد.
پلت فرم مستند شامل قابلیت های مدیریت شبکه مانند پروتکل مدیریت شبکه ساده (SNMP)، همراه با عملکردهای تشخیصی است که در دفترچه راهنمای محصول توضیح داده شده است. این ویژگی‌ها می‌توانند به تیم‌های تعمیر و نگهداری در بررسی شرایط ارتباطی و مدیریت پیکربندی‌های شبکه ایجاد شده کمک کنند.
قبل از خرید Allen Bradley 1785-ENET، خریداران باید شناسایی محصول، رابط فیزیکی، الزامات الکتریکی و ترتیب نصب را با سیستم کنترل موجود مقایسه کنند. جدول زیر مشخصات مرجع مستند شده برای ماژول رابط اترنت اصلی PLC-5 را خلاصه می کند.
| مشخصات | اطلاعات مرجع |
|---|---|
| شماره کاتالوگ | 1785-ENET |
| نوع محصول | ماژول رابط اترنت PLC-5 |
| خانواده محصول | آلن بردلی PLC-5 |
| پروتکل ارتباطی | اترنت با استفاده از TCP/IP |
| کانال ارتباطی | کانال پردازنده 3A |
| رابط اترنت اصلی | پورت گیرنده AUI 15 پین |
| اتصالات همزمان | تا 64 در هر ماژول |
| تعاریف ناخواسته | تا 512 در هر ماژول، همانطور که مستند شده است |
| جریان Backplane | 2.2 A، طبق دفترچه راهنمای کاربر اصلی |
| اتلاف حرارت | 37.54 BTU / ساعت، مطابق با دفترچه راهنمای کاربر اصلی |
| دمای عملیاتی | 0 درجه سانتی گراد تا 60 درجه سانتی گراد (32 درجه فارنهایت تا 140 درجه فارنهایت) |
| دمای ذخیره سازی | -40 درجه سانتی گراد تا 85 درجه سانتی گراد (40- درجه فارنهایت تا 185 درجه فارنهایت) |
| رطوبت نسبی | 5٪ تا 95٪، غیر متراکم |
| وزن تقریبی | 0.95 کیلوگرم (2.1 پوند) |
| وضعیت چرخه عمر سازنده | متوقف شد |
نکته فنی:این ارقام به سخت افزار مستند 1785-ENET اشاره دارد. پسوندهای کاتالوگ یا ویرایش های سخت افزاری مختلف ممکن است رابط های فیزیکی یا مشخصات متفاوتی داشته باشند. به طور خاص، فرض نکنید که هر محصولی که به عنوان 1785-ENET تبلیغ می‌شود، یک پورت RJ45 دارد یا از همان روش اتصال پشتیبانی می‌کند. قبل از سفارش یا نصب، واحد دقیق را در برابر پلاک نام و مستندات سازنده مربوطه بررسی کنید.
آلن بردلی 1785-ENET در جایی که یک کنترلر PLC-5 سازگار بخشی از یک سیستم اتوماسیون مستقر باقی می ماند، بسیار مرتبط است. مقدار آن به نیازهای ارتباطی برنامه و شرایط زیرساخت اطراف بستگی دارد.
خطوط تولید ممکن است به کنترل‌کننده‌های PLC-5 برای هماهنگ کردن نوار نقاله‌ها، توالی‌های ماشین، حسگرها و محرک‌ها متکی باشند. اتصال اترنت می تواند به انتقال داده های عملیاتی به رایانه های نظارتی سازگار کمک کند و از نظارت و عیب یابی بدون نیاز به تعویض خودکار سیستم کنترل کامل پشتیبانی کند.
تاسیسات صنعتی اغلب اطلاعات کنترل کننده را برای نظارت متمرکز جمع آوری می کنند. در مواردی که کنترلر، نرم‌افزار و پیکربندی شبکه سازگار هستند، رابط می‌تواند از تبادل داده با برنامه‌های میزبانی که برای بررسی وضعیت تجهیزات و شرایط پردازش استفاده می‌شوند، پشتیبانی کند.
برای کارخانه‌هایی که ماشین‌آلات قدیمی‌تر را کار می‌کنند، حفظ یک معماری ارتباطی موجود ممکن است در حالی که یک برنامه مهاجرت بلندمدت توسعه می‌یابد ضروری باشد. یک ماژول جایگزین مناسب می‌تواند به رفع یک مؤلفه خراب کمک کند، مشروط بر اینکه بازبینی سخت‌افزاری و سازگاری آن تأیید شود.
مهندسان ممکن است نیاز به دسترسی به اطلاعات کنترلر در طول راه اندازی، عیب یابی یا تعمیر و نگهداری برنامه ریزی شده داشته باشند. یک پیوند اترنت با پیکربندی صحیح می‌تواند یک مسیر ارتباطی برای ابزارهای مهندسی پشتیبانی‌شده و عملکردهای پیام‌رسانی کنترل‌کننده فراهم کند.
در هر مورد، ماژول باید به عنوان یکی از اجزای یک سیستم ارتباطی بزرگتر در نظر گرفته شود. بخش‌بندی شبکه، کنترل دسترسی، سازگاری نرم‌افزار، و روش‌های بازیابی مستند برای عملیات صنعتی قابل اعتماد مهم هستند.
نصب صحیح برای ارتباط قابل اعتماد و محافظت از سخت افزار کنترل کننده قدیمی ضروری است. پرسنل اتوماسیون واجد شرایط باید قبل از نصب یا تعویض ماژول، راهنمای کاربر مربوطه را مطالعه کنند.
هرگز یک کانکتور را به زور در جای خود قرار ندهید یا تصور نکنید که یک کابل اترنت می تواند مستقیماً بدون فرستنده و گیرنده مورد نیاز به ماژول متصل شود. دفترچه راهنمای کاربر اصلی یک رابط AUI 15 پین را مشخص می کند، بنابراین اتصال فیزیکی مناسب باید برای واحدی که دقیقاً نصب می شود تأیید شود.
برای دستورالعمل های بیشتر، به راهنمای نصب و پیکربندی سازنده مراجعه کنید.
از آنجایی که آلن برادلی 1785-ENET متوقف شده است، خرید به چیزی بیش از مقایسه اعداد کاتالوگ و قیمت های اعلام شده نیاز دارد. خریداران باید مناسب بودن قطعه را برای سیستم مورد نظر و توانایی تامین کننده در ارائه اطلاعات واضح محصول را ارزیابی کنند.
از برچسب محصول و کانکتورها عکس واضح بخواهید. بررسی کنید که آیا مورد 1785-ENET اصلی است یا نسخه مرتبط با پسوند دیگری. تنها به عکس محصول عمومی یا عنوان فهرست تکیه نکنید.
مشخص کنید که آیا واحد ارائه شده جدید استوک قدیمی، استفاده شده، مرمت شده یا تعمیر شده است. بپرسید چه بازرسی یا آزمایش عملکردی انجام شده است، آیا اطلاعات سریال یا کاتالوگ را می توان مستند کرد، و چه شرایط گارانتی برای کالای خاص اعمال می شود.
مدل پردازنده PLC-5، ویرایش سخت افزار فعلی، راه اندازی ارتباط مورد نظر و هرگونه محدودیت نصب مربوطه را به تامین کننده ارائه دهید. این جزئیات به تعیین اینکه آیا ماژول ارائه شده برای برنامه مناسب است یا خیر کمک می کند.
برای یک قطعه متوقف شده، تعهدات تحویل، شرایط بازگشت، کمک فنی و گزینه های جایگزین ممکن است به اندازه قیمت خرید مهم باشند. قبل از صدور سفارش خرید، این شرایط را به صورت کتبی تأیید کنید.
چک لیست تدارکات عملی شامل:
می‌توان با Feimu تماس گرفت تا در مورد نیازهای منبع یابی Allen Bradley 1785-ENET و قطعات اتوماسیون صنعتی مرتبط صحبت کند. خریداران باید جزئیات برنامه خود را ارائه دهند تا قبل از نهایی شدن سفارش، در دسترس بودن، شرایط و سازگاری محصول بررسی شود.
1785-ENET یک ماژول رابط اترنت برای کنترلرهای سازگار PLC-5 است. این قابلیت های ارتباطی TCP/IP را فراهم می کند که می تواند کنترل کننده های پشتیبانی شده را با سایر دستگاه های PLC-5 و رایانه های میزبان متصل کند.
نه. Rockwell Automation 1785-ENET را به‌عنوان متوقف‌شده فهرست می‌کند و تاریخ توقف آن 18 مه 2017 است. خریداران معمولاً باید موجودی قدیمی موجود، گزینه‌های تعمیر یا جایگزینی مهندسی مناسب برای کاربردشان را بررسی کنند.
مستندات اصلی ماژول ارتباطات اترنت را از طریق یک درگاه فرستنده گیرنده AUI 15 پین شناسایی می کند. خریداران باید پسوند کاتالوگ دقیق و ویرایش سخت افزار را بررسی کنند زیرا نسخه های مرتبط ممکن است از رابط های فیزیکی متفاوتی استفاده کنند.
خیر. سازگاری به خانواده پردازنده خاص، شماره کاتالوگ، سری، سیستم عامل و ترتیب نصب بستگی دارد. قبل از خرید جایگزین، با اطلاعات سازگاری سازنده و راهنمای کاربر مشورت کنید.
شماره کاتالوگ، ویرایش، اتصالات فیزیکی، وضعیت محصول، سازگاری، سوابق آزمایش، گارانتی و شرایط تحویل را بررسی کنید. برای بخش متوقف شده، دریافت عکس های واضح و تایید کتبی واحد ارائه شده از اهمیت ویژه ای برخوردار است.
زمانی که کنترلر، نرم افزار ارتباطی، رابط فیزیکی و پیکربندی شبکه سازگار باشند، ممکن است از یکپارچگی با یک شبکه مبتنی بر اترنت پشتیبانی کند. با این حال، نباید تصور کرد که از هر پروتکل مدرن یا ویژگی شبکه پشتیبانی می کند. قبل از اجرا، نیازهای کامل سیستم را ارزیابی کنید.
آلن بردلی 1785-ENET یک مؤلفه مرتبط برای نصب قدیمی PLC-5 منتخب است که به ارتباطات اترنت نیاز دارند. درک قابلیت‌های TCP/IP، رابط AUI اصلی، مشخصات الکتریکی، نیازمندی‌های نصب، و وضعیت چرخه عمر قطع شده، به تیم‌های تعمیر و نگهداری کمک می‌کند تا تصمیمات فنی و تدارکاتی بهتری اتخاذ کنند. بررسی دقیق سازگاری و آزمایش های مستند می تواند خطرات مرتبط با جایگزینی سخت افزار اتوماسیون صنعتی قدیمی را کاهش دهد.
