چکیده مقاله

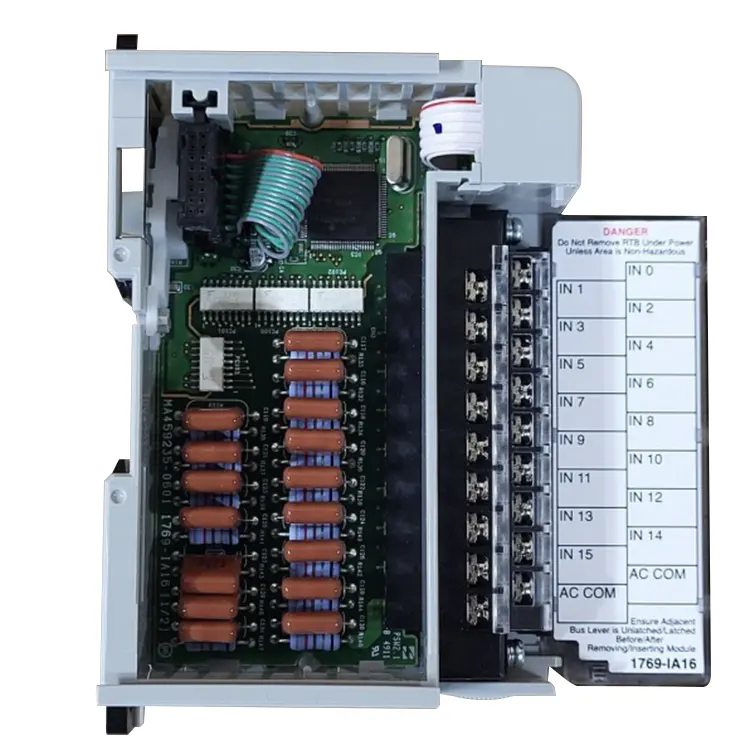

راآلن بردلی 1769-IA16یک ماژول ورودی AC 16 نقطه ای است که برای سیستم های CompactLogix در محیط های اتوماسیون صنعتی طراحی شده است. این مقاله راهنمای جامع و کاربردی برای درک، پیکربندی و عیب یابی ماژول ارائه می دهد. چالشهای رایج کاربر مانند خطاهای سیمکشی، بیثباتی سیگنال، نگرانیهای سازگاری و تفسیر تشخیصی را برطرف میکند. چه مهندس کنترل، یک تکنسین تعمیر و نگهداری یا یکپارچه ساز سیستم باشید، این راهنما به بهبود قابلیت اطمینان سیستم و کاهش زمان از کار افتادگی کمک می کند.
راآلن بردلی 1769-IA16یک ماژول ورودی/خروجی فشرده است که در سیستم های اتوماسیون راکول استفاده می شود. این 16 کانال ورودی دیجیتال 120 ولت AC را فراهم می کند که به کنترل کننده های صنعتی اجازه می دهد دستگاه های میدانی مانند سوئیچ ها، رله ها و سنسورها را نظارت کنند.
طراحی جمع و جور آن را برای کابینت های کنترلی با فضای محدود مناسب می کند، در حالی که ادغام آن با کنترل کننده های CompactLogix ارتباط یکپارچه و مقیاس پذیری را تضمین می کند.
ماژول برای قابلیت اطمینان صنعتی طراحی شده است. در زیر مشخصات اصلی آن آمده است:
| پارامتر | توضیحات |
|---|---|
| نوع ورودی | ورودی دیجیتال 120 ولت AC |
| تعداد کانال ها | 16 ورودی |
| جریان Backplane | تقریبا 115 میلی آمپر در 5 ولت DC |
| انزوا | جداسازی نوری بین میدان و منطق |
| نصب | پایه ریلی DIN |
مزایای کلیدی عبارتند از:
نصب صحیح برای عملکرد و ایمنی بسیار مهم است. سیم کشی نامناسب یکی از شایع ترین علل بی ثباتی سیگنال در ماژول 1769-IA16 است.
نمای کلی نصب گام به گام:
بهترین روش های سیم کشی:
پس از نصب فیزیکی، ماژول باید در Studio 5000 Logix Designer یا نرم افزار مهندسی مشابه پیکربندی شود.
گردش کار پیکربندی:
پیکربندی مناسب نظارت دقیق و بیدرنگ دستگاههای میدانی را تضمین میکند و تفسیر سیگنال غلط را کاهش میدهد.
علیرغم قابلیت اطمینان آن، کاربران ممکن است به دلیل عوامل محیطی یا سیم کشی با مشکلات عملیاتی مواجه شوند.
مشکلات رایج عبارتند از:
رویکرد عیب یابی:
| علامت | علت احتمالی | راه حل |
|---|---|---|
| بدون نشانگر LED | بدون ولتاژ ورودی | سیم کشی میدانی و منبع AC را بررسی کنید |
| سیگنال ورودی نوسان | تداخل الکتریکی | اتصال زمین و محافظ کابل را بهبود بخشید |
| خطای ماژول | مشکل هواپیمای پشتی | ماژول را مجدداً قرار دهید و پیکربندی شکاف را تأیید کنید |
درک گزینه های جایگزین به انتخاب ماژول مناسب برای برنامه های خاص کمک می کند.
| مدل | نوع ورودی | کانال ها | بهترین حالت استفاده |
|---|---|---|---|
| 1769-IA16 | 120 ولت AC | 16 | مانیتورینگ ورودی AC صنعتی استاندارد |
| 1769-IQ16 | 24 ولت DC | 16 | کاربردهای سنسور DC |
| 1769-IB16 | غرق 24 ولت DC | 16 | سیستم های کنترل ولتاژ پایین |
تعمیر و نگهداری معمول پایداری طولانی مدت را تضمین می کند و زمان خرابی غیرمنتظره را کاهش می دهد.
روش های نگهداری توصیه شده:
نگهداری پیشگیرانه به ویژه در محیط های صنعتی خشن که در آن لرزش، تغییرات دما و نویز الکتریکی رایج است، اهمیت دارد.
Q1: چه نوع دستگاه هایی را می توان به 1769-IA16 متصل کرد؟
این برای دستگاه های 120 ولت AC مانند سوئیچ های مکانیکی، رله ها و سنسورهای صنعتی طراحی شده است.
Q2: آیا ماژول می تواند در محیط های با نویز بالا کار کند؟
بله، اما اتصال زمین مناسب و سیم کشی محافظ برای عملکرد پایدار مورد نیاز است.
Q3: آیا برنامه نویسی برای عملیات اساسی مورد نیاز است؟
عملیات اصلی نیاز به پیکربندی در نرم افزار PLC دارد، اما برای نظارت بر ورودی نیازی به برنامه نویسی پیشرفته نیست.
Q4: چه چیزی باعث خوانش ورودی نادرست می شود؟
دلایل رایج عبارتند از تداخل الکتریکی، سیم کشی شل یا اتصالات ترمینال نادرست.
Q5: آیا می توان ماژول را با هم تعویض کرد؟
خیر، برق سیستم باید قبل از نصب یا حذف قطع شود تا آسیبی نبیند.
آلن بردلی 1769-IA16 یک راه حل قوی و کارآمد برای نظارت بر ورودی AC در سیستم های CompactLogix است. نصب مناسب، پیکربندی دقیق و نگهداری منظم برای اطمینان از عملکرد مطلوب ضروری است. با پیروی از دستورالعملهای این مقاله، مهندسان و تکنسینها میتوانند به میزان قابل توجهی زمان از کار افتادن سیستم را کاهش داده و قابلیت اطمینان عملیاتی را بهبود بخشند.
