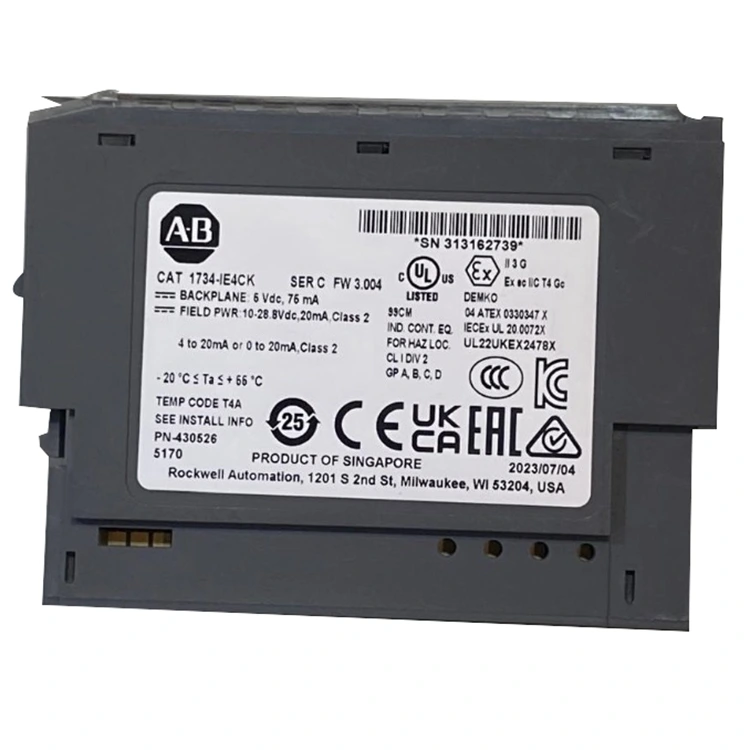

شرکت Feimu Technology به طور ویژه ماژول ورودی آنالوگ را برای متخصصان اتوماسیون صنعتی خارج از کشور آماده کرده است. این ماژول بسیار متنوع است و می تواند در سیستم های توسعه Rockwell CompactLogix و ControlLogix - Allen Bradley 1734-IE4CK استفاده شود. همانطور که کسانی که اشکال زدایی در محل انجام داده اند می دانند، می خواهید سیگنال های جریان و ولتاژ میلی آمپر را اندازه گیری کنید و همچنین می خواهید مستقیماً ترموکوپل ها را برای اندازه گیری دما به هم وصل کنید. اگر یک برد جداگانه برای هر نوع سیگنال لازم باشد، فضای کافی در کابینت برق وجود نخواهد داشت. بهعنوان یک تامینکننده حرفهای، ما این ماژول با دقت بالا را توصیه میکنیم که از ورودی سیگنال ترکیبی به شما پشتیبانی میکند تا شما را قادر سازد تا بهطور انعطافپذیر وظایف تشخیص پیچیده مختلف را در فضای محدود POINT I/O انجام دهید. استفاده از یک تخته بهتر از چند تخته است.
این Allen Bradley 1734-IE4CK وضوح بالایی دارد و حتی کوچکترین تغییر دمای ترموکوپل را می توان با حساسیت آن تشخیص داد و داده های ارسال شده به کنترل کننده نرم و روان است. مهمترین جنبه این است که عملکرد جبران اتصال سرد (CJC) آن به طور استثنایی به خوبی انجام شده است. شما نیازی به اتصال سیم های جبران اضافی در بلوک ترمینال ندارید. این می تواند تأثیر دمای محیط را روی ترموکوپل به تنهایی محاسبه کند و مقدار دمای اندازه گیری شده بسیار دقیق است و تقریباً هیچ خطایی در مقایسه با دماسنج در محل وجود ندارد.
نگهداری این Allen Bradley 1734-IE4CK در واقع بسیار آسان است. معمولاً در کابینت قرار دهید، مهمترین چیز ضد گرد و غبار است، اجازه ندهید گرد و غبار در شکاف دفع گرما جمع شود. همچنین، به طور مرتب پایانه های اتصال را بررسی کنید تا مطمئن شوید که شل نیستند. اگر شل باشند، باعث تماس ضعیف و نوسان خواندن می شود. در صورت عدم استفاده طولانی مدت، توصیه می شود آن را از برق جدا کرده و در کیسه ضد الکتریسیته ساکن قرار دهید و سپس در کابینتی با دمای کنترل شده و خشک نگهداری کنید. مهم ترین نکته این است که هنگام اتصال ترموکوپل باید به پلاریته توجه کنید. معکوس کردن قطب مثبت و منفی باعث انحراف قرائت می شود.
این آلن بردلی 1734-IE4CK واقعا همه کاره است. رایج ترین کاربردها شامل نظارت بر دما و فشار در صنایع غذایی و آشامیدنی، کنترل دمای بشکه های ماشین اکستروژن پلاستیکی، جمع آوری چند پارامتر در مخازن واکنش شیمیایی و ثبت داده ها در اتاقک های مختلف آزمایش محیطی است. تا زمانی که فضا نسبتا فشرده است و هم اندازه گیری دما و هم سایر اندازه گیری های سیگنال آنالوگ مورد نیاز است، این 1734-IE4CK قطعا بهترین انتخاب است. این مرکز عصبی حسی سیستم کنترل فشرده است.
1734-IE4CK از یک بلوک ترمینال قابل جابجایی (RTB) استفاده می کند. هر کانال دارای سه پایانه است: TC+، TC- و SHLD.
سیم کشی ترموکوپل (J، K، T، E، R، S، B، N): سیم مثبت ترموکوپل را به +TC وصل کنید. سرب منفی را به TC- وصل کنید. سیم تخلیه محافظ محافظ را به SHLD وصل کنید. شیلد باید فقط در انتهای ماژول به زمین متصل شود. قطبیت بسیار مهم است. معکوس کردن مثبت و منفی باعث کاهش یا منفی شدن خواندن می شود.
سیگنال میلی ولت (mV): مثبت را به TC+ وصل کنید. منفی را به TC- وصل کنید. از کابل جفت پیچ خورده محافظ استفاده کنید. طول کابل را برای سیگنال های mV زیر 30 متر نگه دارید تا از دریافت نویز جلوگیری کنید.
سیگنال جریان (0-20 میلی آمپر یا 4-20 میلی آمپر): سیم مثبت را به +TC وصل کنید. سیم منفی را به TC- وصل کنید. این ماژول یک مقاومت داخلی 250Ω برای اندازه گیری جریان ارائه می دهد. هیچ مقاومت خارجی لازم نیست. هنگامی که حالت فعلی پیکربندی می شود، مقاومت به طور خودکار انتخاب می شود.
سیگنال ولتاژ (0-10V یا ±10V): سیم مثبت را به +TC وصل کنید. سیم منفی را به TC- وصل کنید. امپدانس ورودی بیشتر از 10 مگا اهم است. این اجازه می دهد تا کابل طولانی بدون بارگذاری سیگنال انجام شود.
مثال خرابی میدانی: یک مشتری در آلمان یک ترموکوپل نوع K را به کانال 1 وصل کرد. خوانش 15 درجه سانتیگراد بالاتر از دمای واقعی بود. بلوک ترمینال تمیز بود. ترموکوپل نو بود. پس از بررسی، جبران اتصال سرد در پیکربندی غیرفعال شد. ماژول به جای حالت ترموکوپل روی حالت mV تنظیم شد. رفع: پیکربندی کانال را به نوع K ترموکوپل تغییر داد. قرائت بلافاصله با دماسنج مطابقت داشت.
ترموکوپل ها اختلاف دما بین نقطه اندازه گیری و بلوک ترمینال را اندازه گیری می کنند. دمای بلوک ترمینال بر خواندن تأثیر می گذارد. 1734-IE4CK دارای CJC داخلی برای اصلاح این موضوع است.
چگونه کار می کند: یک سنسور دما در داخل بلوک ترمینال دمای محلی را اندازه گیری می کند. ماژول این مقدار را به اندازه گیری ترموکوپل اضافه می کند. نتیجه دمای واقعی در نوک سنسور است.
دقت CJC: ± 1.0 درجه سانتیگراد معمولی. این برای اکثر کاربردهای صنعتی کافی است. برای کاربردهای با دقت بالاتر، از یک بلوک ترمینال همدما یا یک مرجع CJC خارجی استفاده کنید.
مهم: سنسور CJC در کارخانه کالیبره شده است. منابع حرارتی را نزدیک بلوک ترمینال قرار ندهید. ماژول را بالای تجهیزات داغ نصب نکنید. گرمای سایر دستگاه ها بر خواندن CJC تأثیر می گذارد و باعث خطاهای اندازه گیری می شود.
Allen Bradley 1734-IE4CK دارای نشانگرهای LED برای وضعیت برق و کانال است. از این جدول برای شناسایی سریع مشکلات استفاده کنید.
LED پاور (سبز): وقتی برق صفحه پشتی وجود دارد روشن می شود. خاموش نشان می دهد که ماژول برق ندارد.
LED کانال (سبز): هنگامی که کانال پیکربندی شده و به طور معمول کار می کند روشن می شود. خاموش نشان می دهد که کانال پیکربندی نشده یا غیرفعال است.
LED کانال (قرمز): چشمک زن نشان دهنده یک مدار باز در ورودی ترموکوپل است. قرمز ثابت نشان دهنده یک خطای کانال یا وضعیت بیش از حد است.
راهنمای عیب یابی:
اگر ماژول توسط کنترلر تشخیص داده نمی شود: بررسی کنید که ماژول کاملاً روی پایه قرار گرفته باشد. بررسی کنید که قفل ریلی DIN درگیر است. بررسی کنید که ماژول به پیکربندی I/O در Studio 5000 اضافه شده است.
اگر قرائت ترموکوپل 9999 یا -9999 را نشان دهد: این نشان دهنده مدار باز یا شکستگی سیم ترموکوپل است. تداوم ترموکوپل را با مولتی متر بررسی کنید.
اگر قرائت ناپایدار یا نوسان است: اتصال به زمین محافظ را بررسی کنید. اطمینان حاصل کنید که محافظ فقط در انتهای ماژول به زمین متصل است. کابل های آنالوگ را از کابل های موتور یا درایو دور کنید. بررسی کنید که پیچ های ترمینال محکم باشند.
اگر قرائت با یک مقدار ثابت جبران شود: پیکربندی کانال را بررسی کنید. بررسی کنید که نوع صحیح ترموکوپل انتخاب شده است. بررسی کنید که CJC فعال باشد. اگر افست باقی ماند، با استفاده از یک مرجع شناخته شده، کالیبراسیون را انجام دهید.
ماژول های ورودی آنالوگ می توانند در طول زمان جابجا شوند. آلن برادلی برای 1734-IE4CK در استفاده معمولی نیازی به کالیبراسیون میدانی ندارد. با این حال، برای برنامه های کاربردی حیاتی، تأیید دوره ای توصیه می شود.
فاصله تأیید: 12 ماه برای فرآیندهای حیاتی. 24 ماه برای نظارت عمومی.
روش تأیید: یک منبع مرجع شناخته شده را به هر کانال متصل کنید. خواندن در کنترلر را با مقدار واقعی مقایسه کنید. اگر خطا بیش از 0.3٪ محدوده باشد، ممکن است نیاز به کالیبراسیون باشد.
علائمی که نشان می دهد نیاز به تعمیر و نگهداری است: با لمس بلوک ترمینال، خوانش ترموکوپل تغییر می کند. این نشان دهنده تماس ضعیف یا خرابی سنسور CJC است. همه کانال ها بدون توجه به سیگنال واقعی یک مقدار ثابت را می خوانند. این نشان دهنده یک مشکل ارتباطی در صفحه پشتی است. در حالی که سیگنال پایدار است، در طول زمان قرائت به سمت بالا یا پایین حرکت می کند. این نشاندهنده پیر شدن قطعات است. در صورت نیاز به تعمیر و نگهداری چه باید کرد: با شماره سریال ماژول و شرح مشکل با فناوری Feimu تماس بگیرید. ما می توانیم کمک کالیبراسیون ارائه دهیم یا در صورت لزوم جایگزینی را ترتیب دهیم.
فناوری Feimu از شهر جیانگمن، استان گوانگدونگ، چین فعالیت می کند. این شرکت در سال 2005 تاسیس شد و قطعات اتوماسیون را برای مشتریان در بیش از 30 کشور جهان عرضه کرده است.
سال فعالیت: 20 سال از 2025.
انبار: 2000+ متر مربع. دما کنترل شده رطوبت نظارت شده است.
موجودی: بیش از 5000 SKU فعال شامل PLC های آلن بردلی، ماژول های POINT I/O، پانل ویو HMI و درایوهای سروو.
برندهای حمل شده: آلن بردلی، زیمنس، جنرال الکتریک، اشنایدر.
بازارهای صادراتی: بیش از 30 کشور در سراسر اروپا، آمریکای شمالی، آمریکای جنوبی، خاورمیانه و آسیای جنوب شرقی.
تست: هر ماژول 1734-IE4CK تست روشن شدن را دریافت می کند. همه 4 کانال با منابع سیگنال استاندارد تأیید می شوند. انواع ترموکوپل J و K تست شده اند. جبران اتصال سرد با یک دماسنج مرجع تأیید می شود. تنظیم مجدد کارخانه برای پاک کردن تنظیمات قبلی انجام می شود.
گارانتی: 12 ماه از تاریخ ارسال. عیوب ساخت و خرابی قطعات را پوشش می دهد. خطاهای سیم کشی، آسیب آب یا ضربه فیزیکی را پوشش نمی دهد.
